Detalhes do produto:
|
| Recursos: | Boas propriedades em ambiente úmido | Capacitância:: | 0,82uf |
|---|---|---|---|
| Tensão nominal:: | 250-310V | Material: | Filme de polipropileno metalizado |
| Aplicação: | Uso geral | palavra-chave: | Capacitor de Segurança X2 |
| Destacar: | Capacitor de 0,82 F 275V,Capacitor de 0 |
||

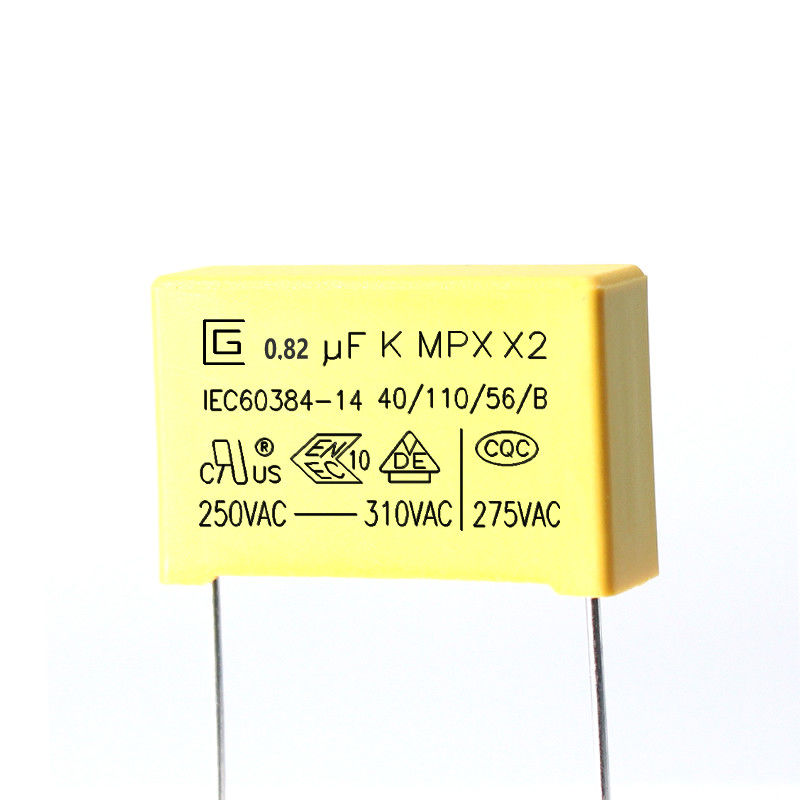

Boa estabilidade 0,82uf 824K 275VAC X2 Capacitor de segurança Boas propriedades em ambiente úmido
X capacitor --- capacitor de filme de polipropileno metalizado;geralmente, o capacitor X é feito principalmente de capacitor de filme de poliéster com resistência de corrente de ondulação relativamente grande.Esse tipo de capacitor tem um grande volume, mas permite uma grande corrente para carga e descarga instantâneas, e sua resistência interna é correspondentemente pequena.O capacitor X adota o quadrado externo e o OPP interno de alta tensão (processamento de enrolamento de material de polipropileno metalizado) em embalagens plásticas.O material OPP não só tem melhor desempenho elétrico, mas também pode efetivamente reduzir o impacto de pulsos de alta frequência quando conectado em paralelo com a extremidade de entrada da fonte de alimentação.Efeitos de poder.
X2 Safety Capacitor.pdf
Características dos capacitores de segurança X2
Construção não indutiva com filme de polipropileno metalizado.
Excelente resistência à umidade.
auto-cura.
Excelentes propriedades retardadoras de chama.
Capaz de suportar choques de sobretensão.
O uso de capacitores de segurança X2.
Suprime a interferência eletromagnética.
Salte as linhas.
É adequado para redução de resistência-capacitância de amperímetros, drivers de LED, controladores, etc. em série no circuito.
Introdução de produtos
Os MPX são enrolados com dielétrico de filme de polipropileno metalizado, construção não indutiva, condutores de fio de cobre estanhado e revestimento de resina epóxi retardador de chama.Eles têm excelentes características de auto-cura e bom retardador de chama de acordo com UL 94-V0
Recursos
1. Isso é projetado especificamente para aplicações em série com o principal 100Vac-240Vac, ou seja, divisor capacitivo, por exemplo, medidor de energia, driver de LED etc.
2. Filme de polipropileno metalizado
3. Boas propriedades de autocorreção, suportando estresse de tensão de surto
4. Longa estabilidade da capacitância
5.Boas propriedades em ambiente úmido
6.Excelentes habilidades ativas e passivas de resistência a chamas
Construção e principais materiais de produtos
Especificações (IEC 60384-14)
| Itens de teste | Requisitos de desempenho | Condições de teste |
| Capacitância | Dentro da tolerância especificada | 1KHz, 1Vrms máx.a 25 ℃ |
| Fator de dissipação | 0,001 (0,1%) máx. | 1KHz, 1Vrms máx.a 25 ℃ |
| prova de tensão | Não haverá anormalidade | Entre terminais 4.3UR (Vdc) Teste de 60seg. |
| Entre terminal e invólucro UR×200％+1500Vac, 60seg. | ||
| Resistência de isolamento | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000s | 100±15Vdc, 60seg / 25℃ |
| Robustez das terminações | Nenhuma quebra de fio e nenhum dano de capacitor |
Resistência à Tensão da Força de Carga Terminal: 1,0 Kg Tempo de Retenção: 10 ± 1seg |
|
Resistência à flexão da força de carga terminal: 0,5 kg Tempo de dobra: 4 x 90 ﾟ |
||
| Resistência ao calor de solda |
(1) Aparência: Nenhum dano visível (2) △C/C: ≤ ±5% do valor inicial |
Temperatura de solda: 260±5℃ Tempo de solda: 5±0,5seg |
| Soldabilidade | 95% da superfície estanhada |
Temperatura de solda: 260±5℃ Tempo de solda: 2±0,5seg |
| Mudança rápida de temperatura | Os capacitores devem ser examinados visualmente e não deve haver danos visíveis. |
Temperatura da categoria inferior: -40 ℃ Temperatura da categoria superior: 110 ℃ Número de ciclos: 5 Duração t1 = 30 min |
| Vibração | Os capacitores devem ser examinados visualmente e não deve haver danos visíveis |
Faixa de frequência: 10~55Hz Percurso: X,Y,Z (eixo) 2h / eixo ( 6h no total) Amplitude de deslocamento: 0,75 mm |
| Itens de teste | Requisitos de desempenho | Condições de teste |
| sequência climática |
(1) Aparência: Nenhum dano visível (2) △C/C: ≤ ±5% do valor inicial (3) DF (tanδ): ≤ 0,008 de valor aumentado (4) IR: ≥ 50% dos limites aplicáveis (5) Prova de tensão: Normal |
Calor seco Temperatura superior: 110 ℃ Duração Inferior: 16Hrs |
|
Frio Temperatura: -40 ℃ Duração: 2Hrs |
||
| Umidade Calor Estado Estacionário |
(1) Aparência: Nenhum dano visível (2) △C/C: ≤ ±5% do valor inicial (3) DF (tanδ): ≤ 0,008 de valor aumentado (4) IR: ≥ 50% dos limites aplicáveis (5) Prova de tensão: Normal |
+40°C e 93% UR, 56 dias |
| Carga e descarga |
(1) Aparência: Nenhum dano visível (2) △C/C: ≤ ±10% do valor inicial (3) DF (tanδ): ≤ 0,008 de valor aumentado (4) IR: ≥ 50% dos limites aplicáveis |
Tensão de teste: √2 x URVAC 50 Hz Carga e descarga: 0,5 seg/hora Repetido por 10000 ciclos |
| Resistência |
(1) Aparência: Nenhum dano visível (2) △C/C: ≤ ±10% do valor inicial (3) DF (tanδ): ≤ 0,008 de valor aumentado (4) IR: ≥ 50% dos limites aplicáveis |
1,25 x UR VAC 50 Hz, uma vez a cada hora aumente para 1.000 VAC por 0,1 segundo, 1.000 horas na temperatura nominal superior |
Condições de armazenamento
1 t deve-se notar que a soldabilidade dos terminais pode ser deteriorada quando armazenados apenas em uma atmosfera por longos períodos
2 Não deve ser colocado em local de temperatura e humidade particularmente elevadas, deve submeter-se às seguintes condições (manter na embalagem original)
Temperatura: 35 MAX Umidade relativa: 60% MAX
3 Período de armazenamento: Perda: máximo de 12 meses (a partir da data de fabricação marcada no rótulo da embalagem)
Requisito de ambiente
1 Conformidade com a exigência de RoHS.
2 Conformidade com o requisito do REACH.
3 Sem halogênio (conforme necessário).
4 Por favor, veja o anexo 2 para as reprovações de teste do Rohs and Reach por terceiros
