Detalhes do produto:
|
| Recursos: | Filme de polipropileno metalizado | Capacitância:: | 2.0uf |
|---|---|---|---|
| Tensão nominal:: | 250-310V | Material: | Filme de polipropileno metalizado |
| Aplicação: | Uso geral | palavra-chave: | Capacitor de Segurança X2 |
| Destacar: | Capacitor do MPX X2 2,0 F |
||
Boas propriedades de autorreparação 2.0uf 185K 125VAC X2 Segurança suportando picos de tensão
A série X2 de capacitores de filme é usada principalmente para supressão de EMI conectando o L/N da entrada de energia e usada em paralelo com a porta de entrada.As vantagens são as seguintes:
1. Este capacitor é muito estável, com pouca mudança ao longo do tempo e estabilidade, então a entrada não é facilmente afetada por fatores ambientais.
2. Ao contrário de outros tipos de capacitores cerâmicos, a capacitância dos capacitores de filme é menos afetada pela tensão.Um capacitor de cerâmica X7R tem uma variação de capacitância de 40% entre 0V e 50% da tensão aplicada.
3. Ao contrário da maioria dos tipos de capacitores, os capacitores de filme têm um fator de dissipação muito baixo.Isso significa que muito pouco calor é gerado quando a corrente CA flui através do capacitor de filme.O capacitor X7R converte 10% da corrente que flui através dele em calor, enquanto o capacitor de filme é inferior a 0,1%.
X2 Safety Capacitor.pdf

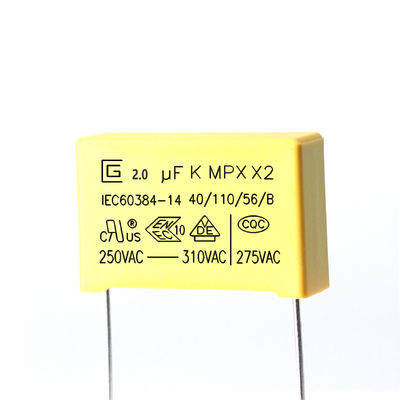

marcação
1. Logo CIGU:
2. Capacitância:(104K ,0,1μF)
3. Tolerância de capacitância:(K)±10%
4. Tensão nominal: 250.275.300.305.310VAC 5. Classe do produto:X2
6. Tipo de produto: MPX
7. Categoria Climática: 40/110/56
8. Classe de inflamabilidade passiva: B
9. Marca de aprovações da China: CQC
10. Marca de aprovação da Alemanha: VDE
11. Marca de aprovação ENEC:ENEC
12. Marca de aprovação americana: CUL
13. Norma de aprovação: IEC60384-14
NÃO. | Materiais principais | Especificação | Observação |
1 | Filme de polipropileno metalizado | MPPZAH ou MPPA (5~12μm) | --- |
2 | Linha Zn,Sn | Liga de Zn ou Zn e Sn | --- |
3 | terminal | Cu(fio de cobre) (Φ0,55 ou 0,75mm) | ±0,05 mm |
4 | Material selado | Resina epóxi | UL94-V0 |
5 | caixa de plástico | PBT | UL94-V0 |
Recursos
1. Isso é projetado especificamente para aplicações em série com o principal 100Vac-240Vac, ou seja, divisor capacitivo, por exemplo, medidor de energia, driver de LED etc.
2. Filme de polipropileno metalizado
3. Boas propriedades de autocorreção, suportando estresse de tensão de surto
4. Longa estabilidade da capacitância
5.Boas propriedades em ambiente úmido
6.Excelentes habilidades ativas e passivas de resistência a chamas
Construção e principais materiais de produtos
Especificações (IEC 60384-14)
| Itens de teste | Requisitos de desempenho | Condições de teste |
| Capacitância | Dentro da tolerância especificada | 1KHz, 1Vrms máx.a 25 ℃ |
| Fator de dissipação | 0,001 (0,1%) máx. | 1KHz, 1Vrms máx.a 25 ℃ |
| prova de tensão | Não haverá anormalidade | Entre terminais 4.3UR (Vdc) Teste de 60seg. |
| Entre terminal e invólucro UR×200％+1500Vac, 60seg. | ||
| Resistência de isolamento | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000s | 100±15Vdc, 60seg / 25℃ |
| Robustez das terminações | Nenhuma quebra de fio e nenhum dano de capacitor | Resistência à Tensão da Força de Carga Terminal: 1,0 Kg |
Resistência à flexão da força de carga terminal: 0,5 kg | ||
| Resistência ao calor de solda | (1) Aparência: Nenhum dano visível | Temperatura de solda: 260±5℃ |
| Soldabilidade | 95% da superfície estanhada | Temperatura de solda: 260±5℃ |
| Mudança rápida de temperatura | Os capacitores devem ser examinados visualmente e não deve haver danos visíveis. | Temperatura da categoria inferior: -40 ℃ |
| Vibração | Os capacitores devem ser examinados visualmente e não deve haver danos visíveis | Faixa de frequência: 10~55Hz |
| Itens de teste | Requisitos de desempenho | Condições de teste |
| sequência climática | (1) Aparência: Nenhum dano visível | Calor seco |
Frio | ||
| Umidade Calor Estado Estacionário | (1) Aparência: Nenhum dano visível | +40°C e 93% UR, 56 dias |
| Carga e descarga | (1) Aparência: Nenhum dano visível | Tensão de teste: √2 x URVAC 50 Hz |
| Resistência | (1) Aparência: Nenhum dano visível | 1,25 x UR VAC 50 Hz, uma vez a cada hora |
Condições de armazenamento
1 t deve-se notar que a soldabilidade dos terminais pode ser deteriorada quando armazenados apenas em uma atmosfera por longos períodos
2 Não deve ser colocado em local de temperatura e humidade particularmente elevadas, deve submeter-se às seguintes condições (manter na embalagem original)
Temperatura: 35 MAX Umidade relativa: 60% MAX
3 Período de armazenamento: Perda: máximo de 12 meses (a partir da data de fabricação marcada no rótulo da embalagem)
Requisito de ambiente
1 Conformidade com a exigência de RoHS.
2 Conformidade com o requisito do REACH.
3 Sem halogênio (conforme necessário).
4 Por favor, veja o anexo 2 para as reprovações de teste do Rohs and Reach por terceiros
Controle de qualidade
Estrutura do produto
