Arda - o retardador 0,22 de 224k do capacitor 275VAC F de resistência de umidade alta

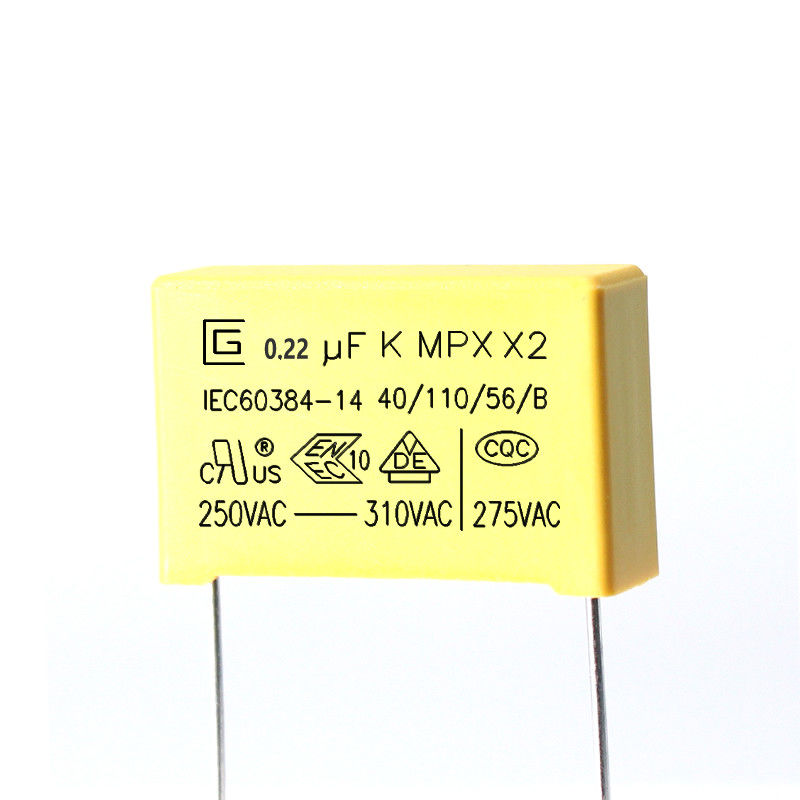

Imagem Grande : Arda - o retardador 0,22 de 224k do capacitor 275VAC F de resistência de umidade alta

Detalhes do produto:

Lugar de origem:	Dong Guan
Marca:	CG
Certificação:	VDE，CQC
Número do modelo:	X2-224K-275VAC-E21

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	10000 peças
Preço:	Discuss
Detalhes da embalagem:	200 unidades/saco, tamanho da caixa: 45 cm * 31 cm * 34 cm, caixa interna: 29,2 cm * 21 cm * 31,3 cm
Tempo de entrega:	15-21 dias úteis
Termos de pagamento:	T/T
Habilidade da fonte:	100000000 Peças

Contato

Arda - o retardador 0,22 de 224k do capacitor 275VAC F de resistência de umidade alta

descrição

Recursos:	Alta Resistência à Umidade	Capacitância::	0,22uf
Tensão nominal::	250-310V	Temperatura de funcionamento:	-40℃～+110℃
Aplicação::	Fonte de alimentação	Mídia disponível:	folha de dados, foto
Destacar:	capacitor 224k , Capacitor 275VAC de 0

Tipo retardador de chamas 0,22uf 224K 275VAC X2 Capacitor de segurança de alta resistência à umidade

X2 Safety Capacitor.pdf

Padrões de referência

GB-T2693-2001 (IDT IEC 60384-1-2008) Capacitores fixos para uso em equipamentos eletrônicos – Parte 1: Especificação genérica
GB-T14472-1988 Capacitores fixos para uso em equipamentos eletrônicos – Parte 16:Especificação secional: Capacitor DC fixo de filme de polipropileno metalizado

IEC-60384-14-2005 Capacitores fixos para uso em equipamentos eletrônicos – Parte 16: Especificação seccional: Capacitor DC fixo de filme de polipropileno metalizado
GB-T 2828.1-2003 Procedimentos de amostragem para inspeção por atributos - Parte 1: Esquemas de amostragem indexados pelo limite de qualidade de aceitação (AQL) para inspeção lote a lote (ISO 2859-1:1999, IDT)

marcação

1. Logo CIGU:
2. Capacitância:(104K ,0,1μF)
3. Tolerância de capacitância:(K)±10%
4. Tensão nominal: 250.275.300.305.310VAC 5. Classe do produto:X2
6. Tipo de produto: MPX
7. Categoria Climática: 40/110/56
8. Classe de inflamabilidade passiva: B
9. Marca de aprovações da China: CQC
10. Marca de aprovação da Alemanha: VDE
11. Marca de aprovação ENEC:ENEC

Introdução de produtos

Os MPX são enrolados com dielétrico de filme de polipropileno metalizado, construção não indutiva, condutores de fio de cobre estanhado e revestimento de resina epóxi retardador de chama.Eles têm excelentes características de auto-cura e bom retardador de chama de acordo com UL 94-V0

Digite o aplicativo

Os produtos seriam amplamente utilizados para supressores de interferência e aplicações de capacitores através da linha. Adequados para uso em situações em que a falha do capacitor não levará ao perigo de choque elétrico.

Recursos

1 Construção sem indução

2 Alta resistência à umidade

3 Propriedade de autocura

4 Tipo retardador de chama (conformidade com UL 94V-0)

5 Perda muito pequena

6 Excelentes características de frequência e temperatura

7 Alta resistência de isolamento

Especificações (IEC 60384-14)

Itens de teste	Requisitos de desempenho	Condições de teste
Capacitância	Dentro da tolerância especificada	1KHz, 1Vrms máx.a 25 ℃
Fator de dissipação	0,001 (0,1%) máx.	1KHz, 1Vrms máx.a 25 ℃
prova de tensão	Não haverá anormalidade	Entre terminais 4.3UR (Vdc) Teste de 60seg.
prova de tensão	Não haverá anormalidade	Entre terminal e invólucro UR×200％+1500Vac, 60seg.
Resistência de isolamento	CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000s	100±15Vdc, 60seg / 25℃
Robustez das terminações	Nenhuma quebra de fio e nenhum dano de capacitor	Resistência à Tensão da Força de Carga Terminal: 1,0 Kg Tempo de Retenção: 10 ± 1seg
Robustez das terminações	Nenhuma quebra de fio e nenhum dano de capacitor	Resistência à flexão da força de carga terminal: 0,5 kg Tempo de dobra: 4 x 90 ﾟ
Resistência ao calor de solda	(1) Aparência: Nenhum dano visível (2) △C/C: ≤ ±5% do valor inicial	Temperatura de solda: 260±5℃ Tempo de solda: 5±0,5seg
Soldabilidade	95% da superfície estanhada	Temperatura de solda: 260±5℃ Tempo de solda: 2±0,5seg
Mudança rápida de temperatura	Os capacitores devem ser examinados visualmente e não deve haver danos visíveis.	Temperatura da categoria inferior: -40 ℃ Temperatura da categoria superior: 110 ℃ Número de ciclos: 5 Duração t1 = 30 min
Vibração	Os capacitores devem ser examinados visualmente e não deve haver danos visíveis	Faixa de frequência: 10~55Hz Percurso: X,Y,Z (eixo) 2h / eixo ( 6h no total) Amplitude de deslocamento: 0,75 mm

Itens de teste	Requisitos de desempenho	Condições de teste
sequência climática	(1) Aparência: Nenhum dano visível (2) △C/C: ≤ ±5% do valor inicial (3) DF (tanδ): ≤ 0,008 de valor aumentado (4) IR: ≥ 50% dos limites aplicáveis (5) Prova de tensão: Normal	Calor seco Temperatura superior: 110 ℃ Duração Inferior: 16Hrs
sequência climática		Frio Temperatura: -40 ℃ Duração: 2Hrs
Umidade Calor Estado Estacionário	(1) Aparência: Nenhum dano visível (2) △C/C: ≤ ±5% do valor inicial (3) DF (tanδ): ≤ 0,008 de valor aumentado (4) IR: ≥ 50% dos limites aplicáveis (5) Prova de tensão: Normal	+40°C e 93% UR, 56 dias
Carga e descarga	(1) Aparência: Nenhum dano visível (2) △C/C: ≤ ±10% do valor inicial (3) DF (tanδ): ≤ 0,008 de valor aumentado (4) IR: ≥ 50% dos limites aplicáveis	Tensão de teste: √2 x URVAC 50 Hz Carga e descarga: 0,5 seg/hora Repetido por 10000 ciclos
Resistência	(1) Aparência: Nenhum dano visível (2) △C/C: ≤ ±10% do valor inicial (3) DF (tanδ): ≤ 0,008 de valor aumentado (4) IR: ≥ 50% dos limites aplicáveis	1,25 x UR VAC 50 Hz, uma vez a cada hora aumente para 1.000 VAC por 0,1 segundo, 1.000 horas na temperatura nominal superior

Condições de armazenamento

1 t deve-se notar que a soldabilidade dos terminais pode ser deteriorada quando armazenados apenas em uma atmosfera por longos períodos
2 Não deve ser colocado em local de temperatura e humidade particularmente elevadas, deve submeter-se às seguintes condições (manter na embalagem original)
Temperatura: 35 MAX Umidade relativa: 60% MAX
3 Período de armazenamento: Perda: máximo de 12 meses (a partir da data de fabricação marcada no rótulo da embalagem)

Item	Requisito de característica					Método&Condição de teste
Categoria Climática	40/110/56
Classe de Inflamabilidade Passiva	B
Temperatura de operação	-40~+110
Faixa de Capacitância	0,0022μF~2,2μF
tolerância de capacitância	±10%(K),±20%(M)					1KHz ,1,0 Vrms ,25
Tensão nominal	250 Vca/275 Vca/300 Vca/305 Vca/310 Vca
Fator de dissipação	1KHz <0,10%					IR≥6000s
Resistência de isolamento	C≤0,33μF		C>0,33μF			UR>100V ,100VDC,
	IR≥15000MΩ		IR≥6000s			60S,20
Suporta tensão entre terminais	Sem avaria permanente ou flashover					4,3UR(dc) 60s 25Cut off Current 10mA
Suporta tensão entre os terminais e a caixa	Sem avaria permanente ou flashover					2UR+1500V(ac) 60s 25 ≥2000V(ac) 25
MÁX.Tempo de subida do pulso (dv/dt)	Espaçamento de chumbo
	7,5 mm 600 V/µs	10mm		15mm	22,5 mm		27,5 mm	37,5 mm 100 V/μs

Requisito de ambiente

1 Conformidade com a exigência de RoHS.
2 Conformidade com o requisito do REACH.
3 Sem halogênio (conforme necessário).
4 Por favor, veja o anexo 2 para as reprovações de teste do Rohs and Reach por terceiros

Controle de qualidade
