Detalhes do produto:
|
| Recursos: | Perda muito baixa em alta frequência | Capacitância:: | 1.0uf |
|---|---|---|---|
| Tensão nominal:: | 250-310V | Temperatura de funcionamento: | -40℃～+110℃ |
| Aplicação:: | fonte de alimentação, amperímetro | Mídia disponível: | folha de dados, foto |
| Destacar: | Capacitor da segurança X2 0,15 F,capacitor da segurança de 154K X2 |
||

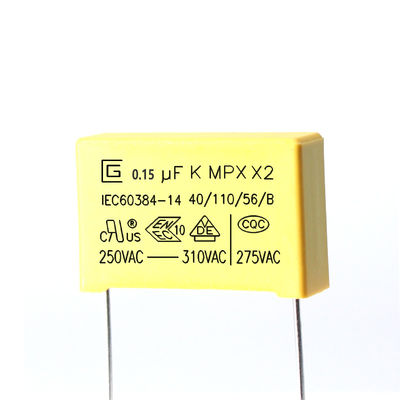

Capacitor de segurança 0,15uf 154K 275VAC X2 com autocorreção Perda muito baixa em alta frequência
X2 Safety Capacitor.pdf
X capacitor --- capacitor de filme de polipropileno metalizado;geralmente, o capacitor X é feito principalmente de capacitor de filme de poliéster com resistência de corrente de ondulação relativamente grande.Esse tipo de capacitor tem um grande volume, mas permite uma grande corrente para carga e descarga instantâneas, e sua resistência interna é correspondentemente pequena.O capacitor X adota o quadrado externo e o OPP interno de alta tensão (processamento de enrolamento de material de polipropileno metalizado) em embalagens plásticas.O material OPP não só tem melhor desempenho elétrico, mas também pode efetivamente reduzir o impacto de pulsos de alta frequência quando conectado em paralelo com a extremidade de entrada da fonte de alimentação.Efeitos de poder.
marcação
1. Logo CIGU:
2. Capacitância:(104K ,0,1μF)
3. Tolerância de capacitância:(K)±10%
4. Tensão nominal: 250.275.300.305.310VAC 5. Classe do produto:X2
6. Tipo de produto: MPX
7. Categoria Climática: 40/110/56
8. Classe de inflamabilidade passiva: B
9. Marca de aprovações da China: CQC
10. Marca de aprovação da Alemanha: VDE
11. Marca de aprovação ENEC:ENEC
Introdução de produtos
Os MPX são enrolados com dielétrico de filme de polipropileno metalizado, construção não indutiva, condutores de fio de cobre estanhado e revestimento de resina epóxi retardador de chama.Eles têm excelentes características de auto-cura e bom retardador de chama de acordo com UL 94-V0
Recursos
1 Construção sem indução
2 Alta resistência à umidade
3 Propriedade de autocura
4 Tipo retardador de chama (conformidade com UL 94V-0)
5 Perda muito pequena
6 Excelentes características de frequência e temperatura
7 Alta resistência de isolamento
Especificações (IEC 60384-14)
| Itens de teste | Requisitos de desempenho | Condições de teste |
| Capacitância | Dentro da tolerância especificada | 1KHz, 1Vrms máx.a 25 ℃ |
| Fator de dissipação | 0,001 (0,1%) máx. | 1KHz, 1Vrms máx.a 25 ℃ |
| prova de tensão | Não haverá anormalidade | Entre terminais 4.3UR (Vdc) Teste de 60seg. |
| Entre terminal e invólucro UR×200％+1500Vac, 60seg. | ||
| Resistência de isolamento | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000s | 100±15Vdc, 60seg / 25℃ |
| Robustez das terminações | Nenhuma quebra de fio e nenhum dano de capacitor |
Resistência à Tensão da Força de Carga Terminal: 1,0 Kg Tempo de Retenção: 10 ± 1seg |
|
Resistência à flexão da força de carga terminal: 0,5 kg Tempo de dobra: 4 x 90 ﾟ |
||
| Resistência ao calor de solda |
(1) Aparência: Nenhum dano visível (2) △C/C: ≤ ±5% do valor inicial |
Temperatura de solda: 260±5℃ Tempo de solda: 5±0,5seg |
| Soldabilidade | 95% da superfície estanhada |
Temperatura de solda: 260±5℃ Tempo de solda: 2±0,5seg |
| Mudança rápida de temperatura | Os capacitores devem ser examinados visualmente e não deve haver danos visíveis. |
Temperatura da categoria inferior: -40 ℃ Temperatura da categoria superior: 110 ℃ Número de ciclos: 5 Duração t1 = 30 min |
| Vibração | Os capacitores devem ser examinados visualmente e não deve haver danos visíveis |
Faixa de frequência: 10~55Hz Percurso: X,Y,Z (eixo) 2h / eixo ( 6h no total) Amplitude de deslocamento: 0,75 mm |
| Itens de teste | Requisitos de desempenho | Condições de teste |
| sequência climática |
(1) Aparência: Nenhum dano visível (2) △C/C: ≤ ±5% do valor inicial (3) DF (tanδ): ≤ 0,008 de valor aumentado (4) IR: ≥ 50% dos limites aplicáveis (5) Prova de tensão: Normal |
Calor seco Temperatura superior: 110 ℃ Duração Inferior: 16Hrs |
|
Frio Temperatura: -40 ℃ Duração: 2Hrs |
||
| Umidade Calor Estado Estacionário |
(1) Aparência: Nenhum dano visível (2) △C/C: ≤ ±5% do valor inicial (3) DF (tanδ): ≤ 0,008 de valor aumentado (4) IR: ≥ 50% dos limites aplicáveis (5) Prova de tensão: Normal |
+40°C e 93% UR, 56 dias |
| Carga e descarga |
(1) Aparência: Nenhum dano visível (2) △C/C: ≤ ±10% do valor inicial (3) DF (tanδ): ≤ 0,008 de valor aumentado (4) IR: ≥ 50% dos limites aplicáveis |
Tensão de teste: √2 x URVAC 50 Hz Carga e descarga: 0,5 seg/hora Repetido por 10000 ciclos |
| Resistência |
(1) Aparência: Nenhum dano visível (2) △C/C: ≤ ±10% do valor inicial (3) DF (tanδ): ≤ 0,008 de valor aumentado (4) IR: ≥ 50% dos limites aplicáveis |
1,25 x UR VAC 50 Hz, uma vez a cada hora aumente para 1.000 VAC por 0,1 segundo, 1.000 horas na temperatura nominal superior |
Condições de armazenamento
1 t deve-se notar que a soldabilidade dos terminais pode ser deteriorada quando armazenados apenas em uma atmosfera por longos períodos
2 Não deve ser colocado em local de temperatura e humidade particularmente elevadas, deve submeter-se às seguintes condições (manter na embalagem original)
Temperatura: 35 MAX Umidade relativa: 60% MAX
3 Período de armazenamento: Perda: máximo de 12 meses (a partir da data de fabricação marcada no rótulo da embalagem)
Requisito de ambiente
1 Conformidade com a exigência de RoHS.
2 Conformidade com o requisito do REACH.
3 Sem halogênio (conforme necessário).
4 Por favor, veja o anexo 2 para as reprovações de teste do Rohs and Reach por terceiros
Controle de qualidade
Estrutura do produto
Embalagem
Saco de plástico é a quantidade mínima de embalagem. a quantidade é de 100,200,300, 500,1000PCS.
A etiqueta da RoHS inclui o nome do produto, especificação, quantidade, número do lote, data de fabricação, etc.
Uma caixa interna tem sacos N PCS
Tamanho interno da caixa (L×L×A)=23×30×30cm Marcação para RoHS E SVHC
Uma caixa externa tem duas caixas internas
Tamanho da caixa externa (L×L×A)=48×32,2×33cm Marcação para RoHS E SVHC
