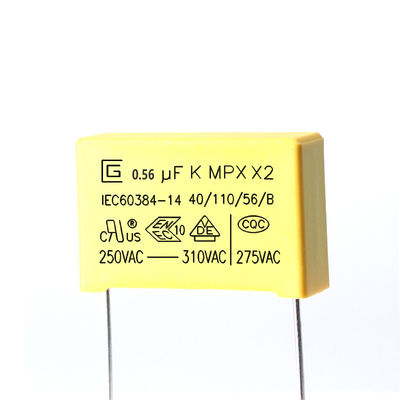

Dívida da longa vida do capacitor 275VAC de uma segurança de 0,56 F 564K X2 ao efeito da cura do auto

Perda pequena 0,56uf 564K 275VAC X2 Capacitor de segurança Longa vida devido ao efeito de autocura

X2 Safety Capacitor.pdf

Os capacitores de segurança X2 são um tipo de capacitores de segurança.Capacitores de segurança são usados ​​nessas ocasiões, ou seja, após a falha do capacitor, não causará choque elétrico e não colocará em risco a segurança pessoal.
1. A estrutura principal do capacitor de segurança X2.
É feito de enrolamento de estrutura não indutiva de filme de polipropileno metalizado, usando fio de aço folheado de cobre estanhado, invólucro de plástico e pacote de resina epóxi retardante de chama.
O filme de polipropileno é usado como dielétrico e a camada de zinco-alumínio na superfície é evaporada a vácuo como eletrodo.É fabricado por enrolamento e outros processos.O exterior é embalado com invólucro de plástico retardador de chama (PBT) e envasado com resina epóxi.O design de aparência é compacto e adequado para instalação de ocasião de alta densidade.


Função do capacitor X2


1. Suprima a interferência eletromagnética da fonte de alimentação.

A função mais comum do capacitor de segurança X2 é suprimir a interferência eletromagnética da fonte de alimentação.Geralmente é colocado na entrada do fio neutro e do fio energizado da fonte de alimentação.Na fonte de alimentação, geralmente é usado em conjunto com o capacitor Y de segurança.O capacitor x é um capacitor conectado entre os dois fios (LN) da linha de energia para suprimir a interferência de modo comum.Os capacitores Y são capacitores conectados entre as duas linhas da linha de energia e o terra (LE, NE) e geralmente aparecem em pares para suprimir a interferência diferencial do filme.Se capacitores de segurança não forem usados ​​na fonte de alimentação, problemas de EMC ocorrerão quando a fonte de alimentação for certificada, então capacitores de segurança são indispensáveis.

2. Efeito de redução da capacitância do resistor.

Além de suprimir a interferência eletromagnética da fonte de alimentação, o X2 também pode ser conectado em série no circuito com uma fonte de alimentação de 100~250VAC e usado como um capacitor redutor RC.O circuito abaixador de resistência-capacitância é relativamente simples e econômico e é frequentemente usado em alguns circuitos de baixa potência, como módulos de LED e controle de pequenos eletrodomésticos.


Introdução de produtos

Os MPX são enrolados com dielétrico de filme de polipropileno metalizado, construção não indutiva, condutores de fio de cobre estanhado e revestimento de resina epóxi retardador de chama.Eles têm excelentes características de auto-cura e bom retardador de chama de acordo com UL 94-V0

Recursos


1 Construção sem indução

2 Alta resistência à umidade

3 Propriedade de autocura

4 Tipo retardador de chama (conformidade com UL 94V-0)

5 Perda muito pequena

Especificações (IEC 60384-14)


Condições de armazenamento

1 t deve-se notar que a soldabilidade dos terminais pode ser deteriorada quando armazenados apenas em uma atmosfera por longos períodos
2 Não deve ser colocado em local de temperatura e humidade particularmente elevadas, deve submeter-se às seguintes condições (manter na embalagem original)
Temperatura: 35 MAX Umidade relativa: 60% MAX
3 Período de armazenamento: Perda: máximo de 12 meses (a partir da data de fabricação marcada no rótulo da embalagem)

Requisito de ambiente

1 Conformidade com a exigência de RoHS.
2 Conformidade com o requisito do REACH.
3 Sem halogênio (conforme necessário).
4 Por favor, veja o anexo 2 para as reprovações de teste do Rohs and Reach por terceiros

Controle de qualidade



Estrutura do produto
