Detalhes do produto:
|
| palavra-chave: | Capacitor de Segurança X2 | Capacitância:: | 0,1 UF |
|---|---|---|---|
| Tensão nominal:: | 250-310V | Número do modelo::: | MKP X2 |
| Temperatura de funcionamento: | -40℃～+110℃ | Aplicação: | Amplamente utilizado em toda a linha, circuito de supressão de interferência, motor, ventilador, ar |
| tolerância de capacitância: | ±10%(K),±20%(M) | Material:: | Estrutura de Polipropileno Metalizado |
| Destacar: | Capacitor metalizado do filme do polipropileno,Capacitor de MKP X2 |
||
Capacitor metalizado do quadrado do poder médio do capacitor da segurança da classe X2 da capa de plástico do filme do capacitor
Introdução de produtos
O MPX é sem fôlego com o dielétrico metalizado do filme do polipropileno, construção Não-indutiva, ligações de fio de cobre estanhadas, e chama - revestimento retardador da resina de cola Epoxy. Têm características excelentes da auto-cura e da boa chama - retardador de acordo com UL 94-V0
Construção e materiais principais dos produtos
| NÃO. | Materiais principais | Especificação | Observação |
| 1 | Filme metalizado do polipropileno | MPPZAH ou MPPA (5~12μm) | --- |
| 2 | Zn, linha do Sn | Liga do Zn ou do Zn e do Sn | --- |
| 3 | Terminal | Cu (fio de cobre) (Φ0.55 ou 0.75mm) | ±0.05mm |
| 4 | Material selado | Resina de cola Epoxy | UL94-V0 |
| 5 | Capa de plástico | PBT | UL94-V0 |
Nota: Todos os materiais são em conformidade com as exigências de ROHS E de ALCANCE.
Tipo aplicação
Os produtos amplamente utilizado para os supressores da interferência e a através--linha aplicações do capacitor. Apropriado para usado nas situações onde a falha do capacitor não conduzirá ao perigo de choque elétrico.
Características
1 construção da Não-indução
Umidade-resistência 2 alta
propriedade da Auto-cura 3
4 chama - tipo retardador (conformidade com UL 94V-0)
Perda 5 muito pequena
6 características excelentes da frequência e da temperatura
Resistência de isolação 7 alta
Especificações elétricas
Salvo disposição em contrário, as características elétricas referirão o 60384-14:2005 do IEC
| Artigo | Exigência característica | Method&Condition do teste | ||||||||||||
| Categoria climática | 40/110/56 | |||||||||||||
| Classe passiva da inflamabilidade | B | |||||||||||||
| Temperatura de funcionamento | -40℃~+110℃ | |||||||||||||
| Escala da capacidade | 0.0022μF~2.2μF | |||||||||||||
| Tolerância da capacidade | ±10% (K), ±20% (M) | 1KHz, 1.0Vrms, 25℃ | ||||||||||||
| Tensão avaliado | 250VAC/275VAC/300VAC/305VAC/310VAC | |||||||||||||
| Fator de dissipação | 1KHz<0> | IR≥6000s | ||||||||||||
| Resistência de isolação | C≤0.33μF | C>0.33μF | UR>100V, 100VDC, | |||||||||||
| IR≥15000MΩ | IR≥6000s | 60S, 20℃ | ||||||||||||
| Suporte a tensão entre terminais | Nenhum divisão ou flashover permanente | 4.3UR (C.C.) 60s 25℃ eliminou 10mA atual | ||||||||||||
| Suporte a tensão entre terminais e caso | Nenhum divisão ou flashover permanente | 2UR+1500V (C.A.) 60s 25℃ ≥2000V (C.A.) 25℃ | ||||||||||||
| Tempo de elevação MÁXIMO do pulso (dv/dt) | Afastamento da ligação | |||||||||||||
| ||||||||||||||

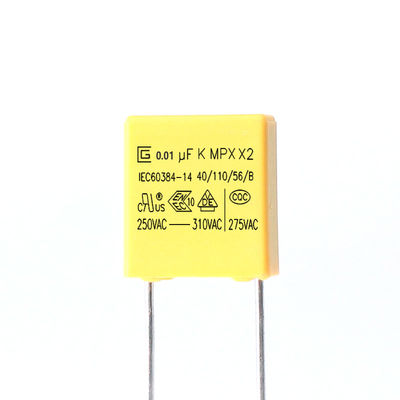

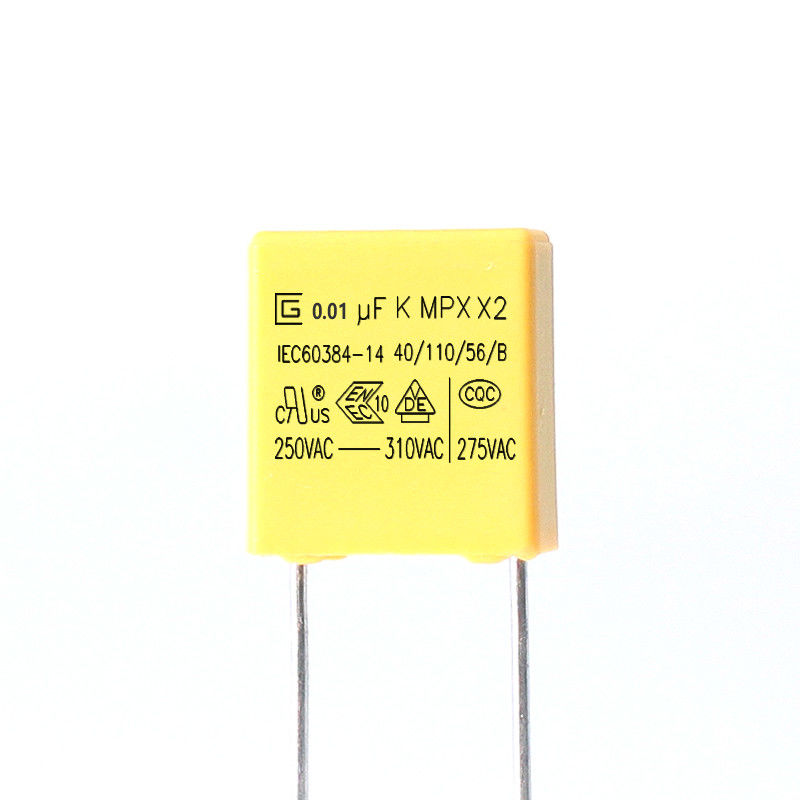

Marcação
1. Logotipo de CIGU:
2. Capacidade: (104K, 0.1μF)
3. Tolerância da capacidade: (K)±10%
4. Tensão avaliado: 250,275,300,305,310VAC
5. Classe de produto: X2
6. Tipo de produto: MPX
7. Categoria climática: 40/110/56
8. Classe passiva da inflamabilidade: B
9. Marca de aprovações de China: CQC
10. Marca de aprovações de Alemanha: VDE
11. Marca de aprovações de ENEC: ENEC
12. Marca de aprovações americana: CUL
13. Padrão da aprovação: IEC60384-14
8. Aprovações
| NÃO. | País | Padrão da aprovação | Arquivo não. | Tensão avaliado | ||
| 1 | China | CQC | IEC60384-14: 2005 | CQC19001219393 | 275VAC | |
| 2 | Alemanha | VDE | IEC60384-14: 2013 | 40050231 | 250VAC 275VAC 300VAC 305VAC 310VAC | |
| 3 | União Europeia | ENEC | IEC60384-14: 2013 | 40050234 | ||
| 4 | EUA Canadá | UL | IEC60384-14: 2005 | E481614 | ||
Condições de armazenamento
1 t deve ser notado que o solderability dos terminais pode ser deteriorted quando armazenado mal em uma atmosfera para preriods longos
2 não deve ser ficado situado em particularmente de alta temperatura e umidade alta, deve submeter-se às seguintes circunstâncias (que se mantêm no pacote original)
Temperatura: Umidade de 35℃ MAX Relative: 60% MAX
Período de armazenamento 3: Losse: 12 meses máximo (da data de fabricação marcou na etiqueta no saco do pacote)
Especificações (IEC 60384-14)
| Artigos do teste | Exigências de desempenho | Condições do teste |
| Capacidade | Dentro da tolerância especificou | 1KHz, máximo 1Vrms em 25℃ |
| Fator de dissipação | 0,001 (0,1%) máximos. | 1KHz, máximo 1Vrms em 25℃ |
| Prova da tensão | Não seja nenhuma anomalia | Entre o teste dos terminais 4.3UR (VDC) de 60sec. |
| Entre o terminal e o cerco UR×200%+1500Vac, 60sec. | ||
| Resistência de isolação | CR >0.33μF IR ≥6,000s do ≥ 15,000MΩ do ≤ 0.33μF IR do CR | 100±15Vdc, 60sec/25℃ |
| Vigor das terminações | Nenhuma ruptura do fio e nenhum dano do capacitor | Força tensa da força terminal da carga: 1,0 quilogramas |
Força de dobra da força terminal da carga: 0,5 quilogramas | ||
| Resistência ao calor de solda | (1) aparência: Nenhum dano visível | Temperatura da solda: 260±5℃ |
| Solderability | 95% de estanhar de superfície | Temperatura da solda: 260±5℃ |
| Mudança de temperatura rápida | Os capacitores serão examinados visualmente e não haverá nenhum dano visível. | Abaixe a temperatura da categoria: -40℃ |
| Vibração | Os capacitores serão examinados visualmente e não haverá nenhum dano visível | Escala de frequência: 10~55Hz |
| Artigos do teste | Exigências de desempenho | Condições do teste |
| Sequência climática | (1) aparência: Nenhum dano visível | Calor seco |
Frio | ||
| Calor úmido de estado estacionário | (1) aparência: Nenhum dano visível | +40°C e RH de 93%, 56 dias |
| Carga e descarga | (1) aparência: Nenhum dano visível | Tensão do teste: √2 x URVAC 50 hertz |
| Resistência | (1) aparência: Nenhum dano visível | x 1,25 UR VAC 50 hertz, uma vez cada hora |
