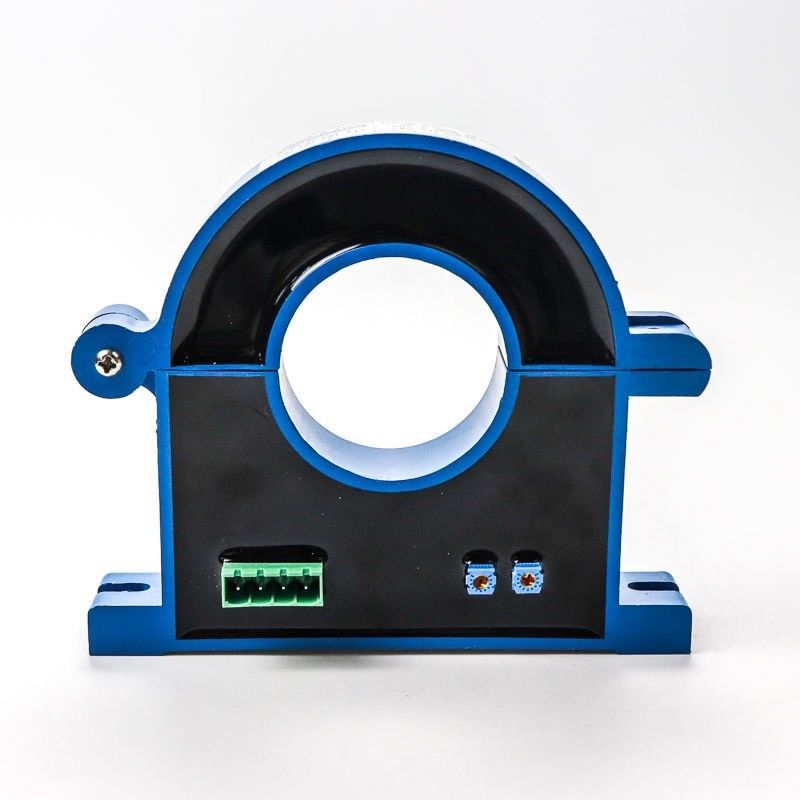

Resposta rápida de Hall Effect Current Sensor Bandwidth das boas linearidades

Largura de banda do sensor de corrente de efeito Hall de boa linearidade e resposta rápida


O sensor de corrente Hall é um sensor de campo magnético feito de acordo com o efeito Hall.Possui dois modos de trabalho, malha aberta (direta) e malha fechada (balanço magnético).A vantagem do sensor Hall de amplificação direta é que a forma do circuito é simples e o custo é relativamente baixo;a desvantagem é que a precisão e a linearidade são ruins, o tempo de resposta é lento e o desvio de temperatura é grande.Para superar suas deficiências, um sensor de corrente Hall de circuito fechado (equilíbrio magnético) apareceu.O sensor de corrente Hall de malha fechada também é conhecido como sensor de corrente Hall de fluxo zero.É composto por um circuito primário, um anel magnético e um elemento Hall.Composto por bobinas secundárias, amplificadores, etc. Quando o fluxo magnético gerado pela corrente primária IP é concentrado no circuito magnético através do núcleo magnético de alta qualidade, o elemento Hall é fixado no entreferro para detectar o fluxo magnético, e o a corrente de compensação reversa é emitida através da bobina multivoltas enrolada no núcleo magnético.É usado para compensar o fluxo magnético gerado pelo lado primário IP, de modo que o fluxo magnético no circuito magnético seja sempre mantido em zero.Após o processamento por um circuito especial, o terminal de saída do sensor pode gerar a mudança de corrente que reflete com precisão a corrente do lado primário.O sensor de corrente Hall de circuito fechado tem muitas vantagens, como tempo de resposta curto, alta frequência operacional, forte capacidade de sobrecarga e alto isolamento.


Devido às suas muitas vantagens, o sensor de corrente Hall garante a operação segura e confiável do produto inversor por meio da detecção e controle precisos de grandes correntes, para que o inversor possa lidar com condições anormais no tempo enquanto produz normalmente.A confiabilidade do conversor de frequência é aprimorada e a qualidade de segurança do conversor de frequência é aprimorada.Portanto, as vantagens do sensor de corrente Hall no inversor estão se tornando cada vez mais óbvias e se tornaram uma parte indispensável da indústria de inversores.

Parâmetros elétricos



Parâmetro	Símbolo	Unidade	Especificação			Condições
			mín.	Tipo	máx.
Faixa de medição nominal	IPN	UMA	-500		500
Tensão de alimentação	UC	V	7.2	12	18	Precisão total
Consumo atual @IP=0A	CI	mA		26		UC=12V, T=25°C
Consumo atual @IP=500A	CI	mA		250		UC=12V, T=25°C
Erro de sensibilidade Precisão	XG	%	-0,5		0,5	=-40 a 85°C; ± 3 sigma (>±30A)
Deslocamento = 0A	IOS	UMA		±0,2		=-40 a 85°C;± 3 sigmas
Erro de linearidade com IPN	εL	%		0,1		@temperatura do quarto
Coeficiente de temperatura de G	TCG	ppm/ °C



Especificação de Saída CAN CAB-500


A velocidade CANBUS refere-se à tabela de versão do produto, protocolo CANBUS: versão 2.0A/B
Tolerância do oscilador CAN: 0,3125%
Ordem dos bytes: big endian (Motorola)

Resistor de terminação de 120 ohm a ser adicionado externamente, impedância CAN interna = 2,4 Kohm


Descrição da mensagem	ID da CAN	nome	Comprimento dos dados (bytes)	Tipo de moldura	Tipo de lançamento de mensagem	Descrição do sinal	Nome do sinal	bit de início	bit final
Ip atual (mA)	0x3C2	CAB500	8	padrão	Mensagem cíclica a cada 10ms	Valor IP: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA	IP_VALUE	0	31
						b0:Informações de erro (0=Normal ,1=falha)	ERROR_INDICATION	32	32
						b7-b1:RxQuality (0-100%)	ERROR_INFORMATION	33	39
						Bits vagos (fixar em 0)	INDEFINIDO	40	47
							Versão PCBA	48	55
							Versão do FIRMWARE	56	63
