Detalhes do produto:
|
| Temperatura de trabalho: | -40°C~+85°C; | Resistência de isolação: | >= 500 MΩ; |
|---|---|---|---|
| Tensão do Rms para o teste de isolação da C.A.: | 50Hz 1min 2.5KV | Amostra: | Disponível |
| palavra-chave: | Sensor atual | Temperatura de trabalho: | -20-70℃ |
| Tipo de fusível: | Tipos de porta-fusíveis | fonte de alimentação:: | DC24V,DC12V,AC220V |
| Destacar: | CAB500 Hall Effect Current Sensor,Hall Effect Current Sensor DC24V,Sensor atual da C.C. de DC12V Hall Effect |
||

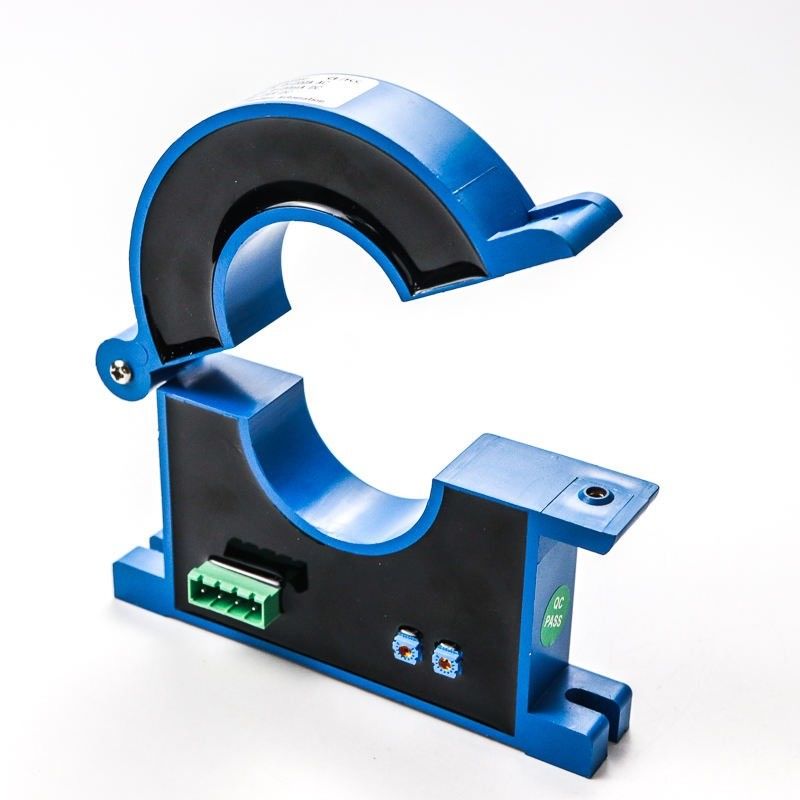

Forte capacidade de sobrecarga Hall Effect Sensor de corrente Bom desempenho dinâmico
Característica
O sensor de corrente da série CAB500 é baseado na tecnologia Sinomags Active Close Loop,
com saída digital CANBUS.Pode ser usado para medir a corrente nominal de 500A.Usando uma tecnologia proprietária de Compensação Digital.Este produto traz a melhor combinação de desempenho e confiabilidade.
Erro ± 0,2A @ ±<30A, Erro ±0,5A @ ±<100A;Erro ±1,0A @ ±100A-300A;Erro ±1,5A @ >±300-500A.
Alta compatibilidade eletromagnética contra ambientes complexos de interferência eletromagnética.
Excelente interferência antimagnética.
Pode barrar a saída, conveniente para a integração do sistema.
Capacidade de sobrecorrente ultra alta
Parâmetros gerais
Temperatura de trabalho: -40°C~+85°C;
Resistência de isolamento: >= 500 MΩ;
Tensão eficaz para teste de isolamento CA 50Hz 1min 2,5KV Sobretensão 24V/1 minuto
Tensão de descarga eletrostática 4KV
Instalação | Trilho padrão + fixação de parafuso plano |
Corrente nominal do lado original | 50A;100A;200A;500A; 800A;1000A;personalização |
Faixa de medição lateral original | 100A-1200A |
Saída classificada | 5V;DC0~20mA;DC4~20mA;personalização |
Fonte de alimentação auxiliar | DC12V,DC24V,DC±12V,DC±15V |
Capacidade de carga | Saída de tensão: 5mA; Saída atual: 6V; |
Linearidade | 0,005 |
Precisão | 0,01 |
Tempo de resposta | <200ms |
Desvio de temperatura | ≤500PPM/℃ |
largura de banda | CC~20KHz |
Consumo de corrente | ≤25mA |
Temperatura de trabalho | -10℃~+70℃ |
Temperatura de armazenamento | -25℃~+85℃ |
Resistência à pressão de isolamento | 2,5kV/50Hz,1min |
Tensão de offset | ≤20mvV |
Saída zero | ≤0,15mA |
di/dt segue | >50A/uS |
Parâmetros elétricos
Parâmetro | Símbolo | Unidade | Especificação | Condições | ||
mín. | Tipo | máx. | ||||
Faixa de medição nominal | IPN | UMA | -500 | 500 | ||
Tensão de alimentação | UC | V | 7.2 | 12 | 18 | Precisão total |
Consumo atual @IP=0A | CI | mA | 26 | UC=12V, T=25°C | ||
Consumo atual @IP=500A | CI | mA | 250 | UC=12V, T=25°C | ||
Erro de sensibilidade Precisão | XG | % | -0,5 | 0,5 | =-40 a 85°C; | |
Deslocamento = 0A | IOS | UMA | ±0,2 | =-40 a 85°C;± 3 sigmas | ||
Erro de linearidade com IPN | εL | % | 0,1 | @temperatura do quarto | ||
Coeficiente de temperatura de G | TCG | ppm/ | ||||
