Detalhes do produto:
|
| palavra-chave: | Sensor atual da C.C. de Hall Effect | Sobretensão: | 24V/1 minuto |
|---|---|---|---|
| Tensão da descarga eletrostática: | 4KV | Tensão do Rms para o teste de isolação da C.A.: | 50Hz 1min 2.5KV |
| Amostra: | Disponível | Tipo de fusível: | Tipos de porta-fusíveis |
| Temperatura de trabalho: | -20-70℃ | fonte de alimentação:: | DC24V,DC12V,AC220V |
| Destacar: | Resposta rápida Hall Effect Current Sensor,Hall Effect Current Sensor 4KV,Sensor atual Hall Effect da C.C. |
||

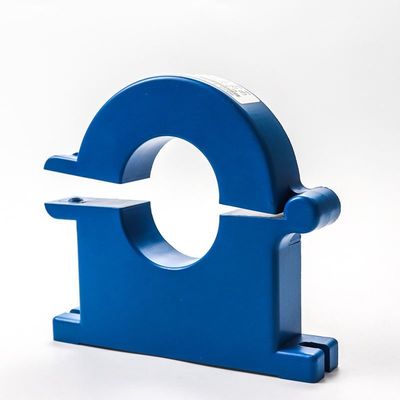

Sensor de Corrente de Efeito Hall de Resposta Rápida Tamanho Pequeno Peso Leve Fácil Instalação
O sensor Hall é um sensor de campo magnético feito de acordo com o efeito Hall.O efeito Hall é um tipo de efeito magnetoelétrico.Este fenômeno foi descoberto por Hall (AHHall, 1855-1938) em 1879 quando estudava o mecanismo condutivo dos metais.Mais tarde, descobriu-se que semicondutores e fluidos condutores também têm esse efeito, e o efeito Hall dos semicondutores é muito mais forte que o dos metais.Vários elementos Hall feitos deste fenômeno são amplamente utilizados em tecnologia de automação industrial, tecnologia de detecção e processamento de informações, etc.O efeito Hall é um método básico para estudar as propriedades de materiais semicondutores.O coeficiente de Hall medido pelo experimento de efeito de Hall pode determinar parâmetros importantes, como o tipo de condutividade, concentração de portadores e mobilidade de portadores de materiais semicondutores.
Característica
O sensor de corrente da série CAB500 é baseado na tecnologia Sinomags Active Close Loop,
com saída digital CANBUS.Pode ser usado para medir a corrente nominal de 500A.Usando uma tecnologia proprietária de Compensação Digital.Este produto traz a melhor combinação de desempenho e confiabilidade.
Erro ± 0,2A @ ±<30A, Erro ±0,5A @ ±<100A;Erro ±1,0A @ ±100A-300A;Erro ±1,5A @ >±300-500A.
Alta compatibilidade eletromagnética contra ambientes complexos de interferência eletromagnética.
Excelente interferência antimagnética.
Pode barrar a saída, conveniente para a integração do sistema.
Capacidade de sobrecorrente ultra alta
Parâmetros gerais
Temperatura de trabalho: -40°C~+85°C;
Resistência de isolamento: >= 500 MΩ;
Tensão eficaz para teste de isolamento CA 50Hz 1min 2,5KV Sobretensão 24V/1 minuto
Tensão de descarga eletrostática 4KV
|
Instalação
|
Trilho padrão + fixação de parafuso plano
|
|
Corrente nominal do lado original
|
50A;100A;200A;500A;
800A;1000A;personalização |
|
Faixa de medição lateral original
|
100A-1200A
|
|
Saída classificada
|
5V;DC0~20mA;DC4~20mA;personalização
|
|
Fonte de alimentação auxiliar
|
DC12V,DC24V,DC±12V,DC±15V
|
|
Capacidade de carga
|
Saída de tensão: 5mA;
Saída atual: 6V; |
|
Linearidade
|
0,005
|
|
Precisão
|
0,01
|
|
Tempo de resposta
|
<200ms
|
|
Desvio de temperatura
|
≤500PPM/℃
|
|
largura de banda
|
CC~20KHz
|
|
Consumo de corrente
|
≤25mA
|
|
Temperatura de trabalho
|
-10℃~+70℃
|
|
Temperatura de armazenamento
|
-25℃~+85℃
|
|
Resistência à pressão de isolamento
|
2,5kV/50Hz,1min
|
|
Tensão de offset
|
≤20mvV
|
|
Saída zero
|
≤0,15mA
|
|
di/dt segue
|
>50A/uS
|
Parâmetros elétricos
|
Parâmetro |
Símbolo |
Unidade |
Especificação |
Condições |
||
|
mín. |
Tipo |
máx. |
||||
|
Faixa de medição nominal |
IPN |
UMA |
-500 |
500 |
||
|
Tensão de alimentação |
UC |
V |
7.2 |
12 |
18 |
Precisão total |
|
Consumo atual @IP=0A |
CI |
mA |
26 |
UC=12V, T=25°C |
||
|
Consumo atual @IP=500A |
CI |
mA |
250 |
UC=12V, T=25°C |
||
|
Erro de sensibilidade Precisão |
XG |
% |
-0,5 |
0,5 |
=-40 a 85°C; |
|
|
Deslocamento = 0A |
IOS |
UMA |
±0,2 |
=-40 a 85°C;± 3 sigmas |
||
|
Erro de linearidade com IPN |
εL |
% |
0,1 |
@temperatura do quarto |
||
|
Coeficiente de temperatura de G |
TCG |
ppm/ |
||||
Especificação de Saída CAN CAB-500
A velocidade CANBUS refere-se à tabela de versão do produto, protocolo CANBUS: versão 2.0A/B
Tolerância do oscilador CAN: 0,3125%
Ordem dos bytes: big endian (Motorola)
Resistor de terminação de 120 ohm a ser adicionado externamente, impedância CAN interna = 2,4 Kohm
|
Descrição da mensagem |
ID da CAN |
nome |
Comprimento dos dados (bytes) |
Tipo de moldura |
Tipo de lançamento de mensagem |
Descrição do sinal |
Nome do sinal |
bit de início |
bit final |
|
Ip atual (mA) |
0x3C2 |
CAB500 |
8 |
padrão |
Mensagem cíclica a cada 10ms |
Valor IP: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA |
IP_VALUE |
0 |
31 |
|
b0:Informações de erro (0=Normal ,1=falha) |
ERROR_INDICATION |
32 |
32 |
||||||
|
b7-b1:RxQuality (0-100%) |
ERROR_INFORMATION |
33 |
39 |
||||||
|
Bits vagos (fixar em 0) |
INDEFINIDO |
40 |
47 |
||||||
|
Versão PCBA |
48 |
55 |
|||||||
|
Versão do FIRMWARE |
56 |
63 |
