Detalhes do produto:
|
| Característica: | Baixa relação de aperto e nenhuma corrente da continuação | Aplicação: | Produtos eletrônicos |
|---|---|---|---|
| palavra-chave: | Varistor dos MOVIMENTOS | Temperatura de funcionamento: | -40℃ ~ +125℃ |
| Material: | Óxido de zinco | Tolerância de Resistência: | 1% - 10% |
| Destacar: | varistor de óxido 14D metálico,varistor de óxido 511k metálico,Varistor 14D511K |
||

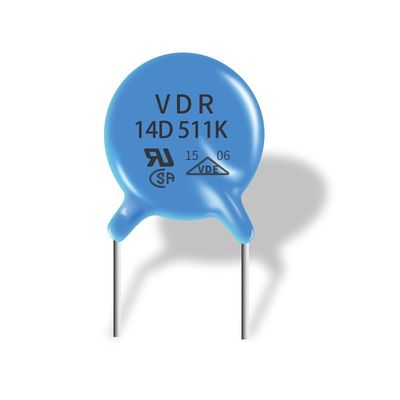

Nenhuma relação de aperto descendo em roda livre do varistor de óxido metálico de 14D 511k baixa e nenhuma corrente da continuação
Princípio da aplicação e da proteção de varistor
Os varistores podem ser usados em ocasiões de uma comunicação, da energia, do transporte, da indústria, as civis e o outro dos equipamentos eletrônicos do anti-impulso. De acordo com tipos diferentes de sobretensão do impulso, pode ser dividido na sobretensão interna do equipamento, tal como a sobretensão interna do equipamento causado pela conexão da carga indutiva, da raposa de voo, do carregamento eletrostático, etc., e o varistor pode ser selecionado calculando as condições do pior caso. Resistência; a sobretensão externo, o campo eletromagnético forte, as flutuações da rede elétrica, os efeitos do relâmpago, etc. podem causar a sobretensão externo. Para a sobretensão externo do impulso porque suas forma de onda, amplitude e frequência são desconhecidas ou muito obscuras na maioria dos casos, é bastante difícil selecionar o ajuste do parâmetro do arranjo do circuito que precisa de ser protegido. Para a seleção de componentes externos da proteção da sobretensão do impulso, os cálculos podem ser feitos com referência à rede típica da fonte de alimentação, mas devido às grandes diferenças no da área local, é necessário deixar uma diferença relativamente grande na seleção de dispositivos de proteção seguros da sobretensão. Grande parâmetro da margem.
Características do produto
■Resposta rápida à sobretensão transiente
■Grande capacidade transiente absorvente da energia
■Baixa relação de aperto e nenhuma corrente da continuação
■Nível 1 das reuniões MSL, por J-STD-020
■Temperatura de funcionamento: - 40℃ ~ +105℃&-40℃ ~ +125℃
■Temperatura de armazenamento: - 40℃ ~ +125℃
■Reconhecimento da agência: UL 1449 4o /cUL/TUV/VDE/CQC
| Número da peça | Radial através do varistor de óxido metálico do furo |
| Fabricante Package /Size | Folha de dados da verificação como abaixo |
| Embalagem | Embalagem maioria no saco |
| Aplicação | Consumidor, médico, industrial |
| Estado conservado em estoque | Grande quantidade de estoque pronto |
| Garantia da qualidade | ISO9001: 2008 365 dias |
Especificações:
| Número da peça | VAC (V) | VDC (V) | V1mA (V) | IP (A) | Vc (V) | Mim padrão (A) | Mim (A) impulso alto | Padrão (J) | (J) impulso alto | Poder avaliado (W) | C@1KHz (PF) |
| 10D180K (J) | 11 | 14 | 18 (15-21.6) | 5 | 36 | 500 | 1000 | 2,1 | 3,0 | 0,05 | 5600 |
| 10D220K (J) | 14 | 18 | 22 (19.5-26) | 5 | 43 | 500 | 1000 | 2,5 | 5,0 | 0,05 | 4500 |
| 10D270K (J) | 17 | 22 | 27 (14-31) | 5 | 53 | 500 | 1000 | 3,0 | 6,0 | 0,05 | 3700 |
| 10D330K (J) | 20 | 26 | 33 (29.5-36.5) | 5 | 65 | 500 | 1000 | 4,0 | 7,0 | 0,05 | 3000 |
| 10D390K (J) | 25 | 31 | 39 (35-43) | 5 | 77 | 500 | 1000 | 4,6 | 9,0 | 0,05 | 2400 |
| 10D470K (J) | 30 | 38 | 47 (42-52) | 5 | 93 | 500 | 1000 | 5,5 | 11 | 0,05 | 2100 |
| 10D560K (J) | 35 | 45 | 56 (50-62) | 5 | 110 | 500 | 1000 | 7,0 | 13 | 0,05 | 1800 |
| 10D680K (J) | 40 | 56 | 68 (61-75) | 5 | 135 | 500 | 1000 | 8,2 | 15 | 0,05 | 1500 |
| 10D820K (J) | 50 | 65 | 82 (74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0,4 | 1200 |
| 10D101K (J) | 60 | 85 | 100 (90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0,4 | 1000 |
| 10D121K (J) | 75 | 100 | 120 (108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0,4 | 830 |
| 10D151K (J) | 95 | 125 | 150 (135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0,4 | 670 |
| 10D181K (J) | 115 | 150 | 180 (162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0,4 | 560 |
| 10D201K (J) | 130 | 170 | 200 (180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0,4 | 500 |
| 10D221K (J) | 140 | 180 | 220 (198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0,4 | 450 |
| 10D241K (J) | 150 | 200 | 240 (216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0,4 | 420 |
| 10D271K (J) | 175 | 225 | 270 (243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0,4 | 370 |
| 10D301K (J) | 190 | 250 | 300 (270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0,4 | 330 |
| 10D331K (J) | 210 | 275 | 330 (297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0,4 | 300 |
| 10D361K (J) | 230 | 300 | 360 (324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0,4 | 280 |
| 10D391K (J) | 250 | 320 | 390 (351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0,4 | 260 |
| 10D431K (J) | 275 | 350 | 430 (387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0,4 | 230 |
| 10D471K (J) | 300 | 385 | 470 (423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0,4 | 210 |
| 10D511K (J) | 320 | 415 | 510 (459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0,4 | 200 |
| 10D561K (J) | 350 | 460 | 560 (504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0,4 | 180 |
| 10D621K (J) | 385 | 505 | 620 (558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0,4 | 160 |
| 10D681K (J) | 420 | 560 | 680 (612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0,4 | 150 |
| 10D751K (J) | 460 | 615 | 750 (675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0,4 | 130 |
| 10D781K (J) | 485 | 640 | 780 (702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0,4 | 130 |
| 10D821K (J) | 510 | 670 | 820 (738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0,4 | 120 |
| 10D911K (J) | 550 | 745 | 910 (819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0,4 | 110 |
| 10D102K (J) | 625 | 825 | 1000 (900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0,4 | 100 |
| 10D112K (J) | 680 | 895 | 1100 (990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0,4 | 90 |
