Detalhes do produto:
|
| Material: | Óxido de zinco | Característica: | Tempo de resposta rápido |
|---|---|---|---|
| Tecnologia: | Óxido de metal | Tipo: | Varistor de Óxido Metálico |
| Temperatura de funcionamento: | -40℃ ~ +125℃ | coeficiente de temperatura: | 0~-0.05%/℃ |
| Destacar: | Varistor de óxido metálico dos MOVIMENTOS,Varistor de óxido metálico 14D681K,varistor 14D681k |
||

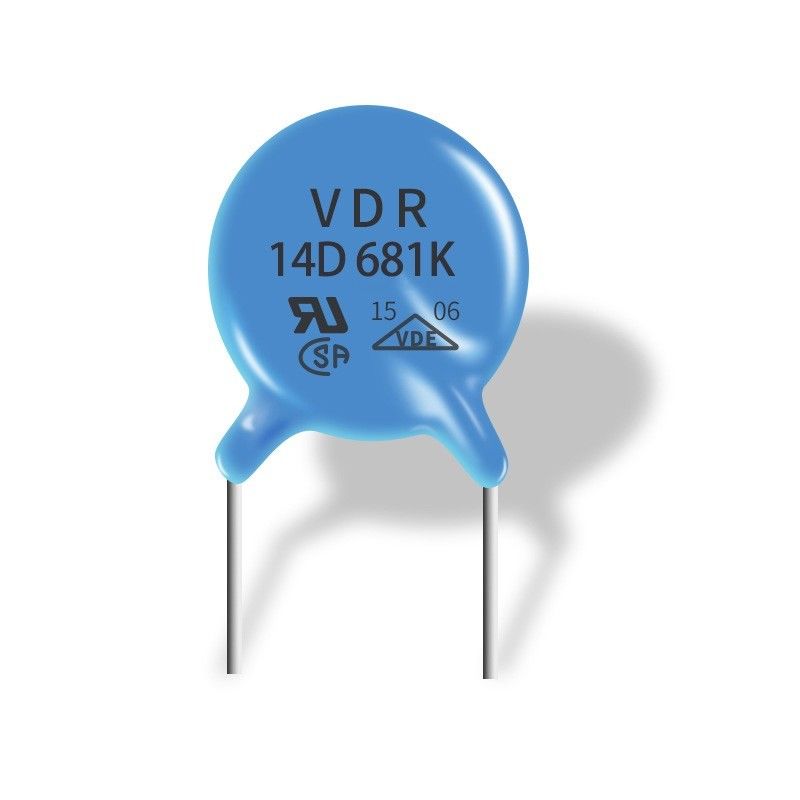

Corrente máxima alta rápida de varistor de óxido metálico do tempo de resposta 14D 681k para suportar a capacidade
Quatro características de varistores dos MOVIMENTOS:
1. Características da proteção
Quando a força do impulso (ou a corrente de impulso Isp=Usp/Zs) da fonte do impulso não excedem o valor especificado, a tensão de aperto dos MOVIMENTOS não está permitida exceder o impulso para suportar a tensão do circuito eletrônico protegido.
2. Resistência de choque
Isto é, o varistor próprio dos MOVIMENTOS carrega a corrente do impacto e a energia avaliados do impacto, incluindo um poder médio quando os impactos múltiplos ocorrem sucessivamente.
3. Características da vida
Há duas características da vida aqui, uma está a vida da tensão de trabalho contínua, isto é, o varistor deve poder trabalhar confiantemente pelo tempo ajustado sob as circunstâncias ajustadas da temperatura ambiental e da tensão de sistema. O segundo é a vida do impacto, que é o número de épocas que pode suportar o impacto ajustado.
4. Depois que o piezoresistor intervem no sistema, além do que a função protetora de “da válvula segurança”, igualmente causará “os efeitos secundários”, que não devem reduzir o desempenho de trabalho do sistema normal.
Neste tempo, há três fatoras principais a considerar: um é um valor do varistor próprio da capacidade (dez aos dez dos milhares de PF); o outro é o escapamento atual sob a tensão de sistema; o terço é a corrente não-linear do varistor com a impedância da fonte. Efeitos de acoplamento em outros circuitos.
Características dos varistores
(1) vantagens: a escala da tensão é muito larga, de diversos volts a diverso mil volts, a corrente de impulso pode ser dos dez a diverso mil ampères, a velocidade da resposta é rápida, não há nenhuma polaridade, nenhum descer em roda livre, e a corrente máxima suporta a capacidade é grande. preço baixo.
(2) desvantagens: A tensão de aperto é relativamente alta, que pode geralmente alcançar 2 a 3 vezes a tensão de trabalho. Além, pressão
A corrente do escapamento dos aumentos do varistor com o aumento do número de impactos do impulso. O tempo de resposta é mais longo e a capacidade parasítica é maior.
(3) ocasiões aplicáveis: Linhas elétricas da C.C., linhas de sinal de baixa frequência, ou usado em série com os tubos de descarga do gás para linhas da alimentação CA.
Aplicações
transistor do , diodo, de semicondutor de IC, do tiristor ou do TRIAC proteção
o aflui a proteção nos produtos eletrónicos de consumo
o aflui a proteção na eletrônica industrial
o aflui a proteção em dispositivos eletrônicos dos aparelhos eletrodomésticos, do gás e do petróleo
absorção do impulso do relé do e da válvula eletromagnética
Nossos serviços
1. pre as vendas peça o guia da seleção
2. serviço ativo rápido da logística através de nossos centros logísticos de Hong Kong e de Shenzhen
3. após o serviço de tiro do problema das vendas
4. serviço de teste e de medição para todos os produtos vendidos
5. solução para as peças relevantes baseadas na exigência de clientes
Vista geral do produto
| Número da peça | Radial através do varistor de óxido metálico do furo |
| Fabricante Package /Size | Folha de dados da verificação como abaixo |
| Embalagem | Embalagem maioria no saco |
| Aplicação | Consumidor, médico, industrial |
| Estado conservado em estoque | Grande quantidade de estoque pronto |
| Garantia da qualidade | ISO9001: 2008 365 dias |
Especificações:
| Número da peça | VAC (V) | VDC (V) | V1mA (V) | IP (A) | Vc (V) | Mim padrão (A) | Mim (A) impulso alto | Padrão (J) | (J) impulso alto | Poder avaliado (W) | C@1KHz (PF) |
| 10D180K (J) | 11 | 14 | 18 (15-21.6) | 5 | 36 | 500 | 1000 | 2,1 | 3,0 | 0,05 | 5600 |
| 10D220K (J) | 14 | 18 | 22 (19.5-26) | 5 | 43 | 500 | 1000 | 2,5 | 5,0 | 0,05 | 4500 |
| 10D270K (J) | 17 | 22 | 27 (14-31) | 5 | 53 | 500 | 1000 | 3,0 | 6,0 | 0,05 | 3700 |
| 10D330K (J) | 20 | 26 | 33 (29.5-36.5) | 5 | 65 | 500 | 1000 | 4,0 | 7,0 | 0,05 | 3000 |
| 10D390K (J) | 25 | 31 | 39 (35-43) | 5 | 77 | 500 | 1000 | 4,6 | 9,0 | 0,05 | 2400 |
| 10D470K (J) | 30 | 38 | 47 (42-52) | 5 | 93 | 500 | 1000 | 5,5 | 11 | 0,05 | 2100 |
| 10D560K (J) | 35 | 45 | 56 (50-62) | 5 | 110 | 500 | 1000 | 7,0 | 13 | 0,05 | 1800 |
| 10D680K (J) | 40 | 56 | 68 (61-75) | 5 | 135 | 500 | 1000 | 8,2 | 15 | 0,05 | 1500 |
| 10D820K (J) | 50 | 65 | 82 (74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0,4 | 1200 |
| 10D101K (J) | 60 | 85 | 100 (90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0,4 | 1000 |
| 10D121K (J) | 75 | 100 | 120 (108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0,4 | 830 |
| 10D151K (J) | 95 | 125 | 150 (135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0,4 | 670 |
| 10D181K (J) | 115 | 150 | 180 (162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0,4 | 560 |
| 10D201K (J) | 130 | 170 | 200 (180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0,4 | 500 |
| 10D221K (J) | 140 | 180 | 220 (198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0,4 | 450 |
| 10D241K (J) | 150 | 200 | 240 (216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0,4 | 420 |
| 10D271K (J) | 175 | 225 | 270 (243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0,4 | 370 |
| 10D301K (J) | 190 | 250 | 300 (270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0,4 | 330 |
| 10D331K (J) | 210 | 275 | 330 (297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0,4 | 300 |
| 10D361K (J) | 230 | 300 | 360 (324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0,4 | 280 |
| 10D391K (J) | 250 | 320 | 390 (351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0,4 | 260 |
| 10D431K (J) | 275 | 350 | 430 (387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0,4 | 230 |
| 10D471K (J) | 300 | 385 | 470 (423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0,4 | 210 |
| 10D511K (J) | 320 | 415 | 510 (459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0,4 | 200 |
| 10D561K (J) | 350 | 460 | 560 (504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0,4 | 180 |
| 10D621K (J) | 385 | 505 | 620 (558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0,4 | 160 |
| 10D681K (J) | 420 | 560 | 680 (612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0,4 | 150 |
| 10D751K (J) | 460 | 615 | 750 (675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0,4 | 130 |
| 10D781K (J) | 485 | 640 | 780 (702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0,4 | 130 |
| 10D821K (J) | 510 | 670 | 820 (738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0,4 | 120 |
| 10D911K (J) | 550 | 745 | 910 (819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0,4 | 110 |
| 10D102K (J) | 625 | 825 | 1000 (900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0,4 | 100 |
| 10D112K (J) | 680 | 895 | 1100 (990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0,4 | 90 |
