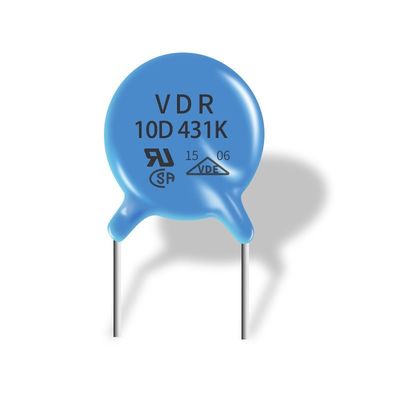

Varistor de óxido metálico pequeno do tamanho 10D 431k que responde rapidamente ao transeunte sobre a tensão

Varistor de óxido metálico pequeno do tamanho 10D 431k que responde rapidamente à sobretensão transiente

As características principais dos varistores são largamente a escala da tensão de trabalho (6~3000V, dividido em diversos arquivos), resposta rápida ao pulso da sobretensão (nível) do nanossegundo, capacidade forte para suportar a corrente do impacto (100~2000A), e corrente pequena do escapamento (micro nível) do ampère, coeficiente de temperatura pequeno da resistência, elevado desempenho e preço baixo, tamanho pequeno, é um componente ideal da proteção, que possa formar o circuito de proteção da sobretensão, o circuito da eliminação de ruído, o circuito da eliminação da faísca e o circuito da absorção. Quando os pulsos da sobretensão estão sobrepostos na rede da fonte de alimentação, depois que o varistor está conectado, a forma de onda máxima da sobretensão estará aplainada e limitada dentro de alguma escala. Ao girar de ligar/desligar o circuito da carga com o indutivo e o capacitivo, a forma de onda da C.C. aparece pontos de comutação, e o varistor pode absorver esta força elétrica do contador no circuito, assim protegendo eficazmente o circuito de comutação de dano.

Os varistores de uso geral incluem varistores do carboneto de silicone e zincam varistores do óxido. Entre eles, os varistores do óxido de zinco são mais amplamente utilizados. Usa o óxido de zinco como a matéria prima principal e adiciona uma variedade de óxidos de metal do traço. Após molde misturado, um novo tipo de dispositivo de proteção ideal da sobretensão montado aglomerando. Suas mudanças do valor da condutibilidade nonlinearly com a mudança de tensão aplicada. Os povos chamam-na um varistor ou um absorvente do impulso.


Especificações:



Número da peça	VAC (V)	VDC (V)	V1mA (V)	IP (A)	Vc (V)	Mim padrão (A)	Mim (A) impulso alto	Padrão (J)	(J) impulso alto	Poder avaliado (W)	C@1KHz (PF)
10D180K (J)	11	14	18 (15-21.6)	5	36	500	1000	2,1	3,0	0,05	5600
10D220K (J)	14	18	22 (19.5-26)	5	43	500	1000	2,5	5,0	0,05	4500
10D270K (J)	17	22	27 (14-31)	5	53	500	1000	3,0	6,0	0,05	3700
10D330K (J)	20	26	33 (29.5-36.5)	5	65	500	1000	4,0	7,0	0,05	3000
10D390K (J)	25	31	39 (35-43)	5	77	500	1000	4,6	9,0	0,05	2400
10D470K (J)	30	38	47 (42-52)	5	93	500	1000	5,5	11	0,05	2100
10D560K (J)	35	45	56 (50-62)	5	110	500	1000	7,0	13	0,05	1800
10D680K (J)	40	56	68 (61-75)	5	135	500	1000	8,2	15	0,05	1500
10D820K (J)	50	65	82 (74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K (J)	60	85	100 (90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K (J)	75	100	120 (108-132)	25	200	2500	3500	18	21	0,4	830
10D151K (J)	95	125	150 (135-165)	25	250	2500	3500	22	25	0,4	670
10D181K (J)	115	150	180 (162-198)	25	300	2500	3500	27	30	0,4	560
10D201K (J)	130	170	200 (180-220)	25	340	2500	3500	30	35	0,4	500
10D221K (J)	140	180	220 (198-242)	25	360	2500	3500	32	39	0,4	450
10D241K (J)	150	200	240 (216-264)	25	395	2500	3500	35	42	0,4	420
10D271K (J)	175	225	270 (243-297)	25	455	2500	3500	37	49	0,4	370
10D301K (J)	190	250	300 (270-330)	25	500	2500	3500	40	54	0,4	330
10D331K (J)	210	275	330 (297-363)	25	550	2500	3500	43	58	0,4	300
10D361K (J)	230	300	360 (324-396)	25	595	2500	3500	47	65	0,4	280
10D391K (J)	250	320	390 (351-429)	25	650	2500	3500	60	70	0,4	260
10D431K (J)	275	350	430 (387-473)	25	710	2500	3500	65	80	0,4	230
10D471K (J)	300	385	470 (423-517)	25	775	2500	3500	67	85	0,4	210
10D511K (J)	320	415	510 (459-561)	25	845	2500	3500	69	90	0,4	200
10D561K (J)	350	460	560 (504-616)	25	925	2500	3500	70	92	0,4	180
10D621K (J)	385	505	620 (558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K (J)	420	560	680 (612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K (J)	460	615	750 (675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K (J)	485	640	780 (702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K (J)	510	670	820 (738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K (J)	550	745	910 (819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K (J)	625	825	1000 (900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K (J)	680	895	1100 (990-1210)	25	1815	2500	3500	115	155	0,4	90



Nós proporcionamos o melhor serviço para você:

1, apoia a compra da lista do bom. COSENES é com linha de produtos larga.
2, serviço da placa de circuito impresso +Assembly.
3, encontram a solução para seu projeto. Peças de EOL, sugestão alternativa. .etc da parte
4, apoio da qualidade

5, para ser sua estação do frete em China

Os varistores de óxido metálico são dispositivos de proteção chaves para o poder e sistemas eletrônicos, diretamente determinando a segurança e a confiança da operação de sistema. Este livro introduz sistematicamente a investigação básica, o processo da preparação, o regulamento do desempenho e o progresso da aplicação dos varistores tais como a análise elétrica de óxido de zinco, incluir a condução e envelhecer o mecanismo, das características da microestrutura, do teste da microestrutura e de simulação da microestrutura, oxidação residual da tensão do inclinação alto baixa o progresso da pesquisa da cerâmica do varistor, o óxido de titânio, o óxido da lata e a outra cerâmica do varistor do sistema, etc., estabeleceu a correlação entre as características microstructural e características macroscópicas dos varistores
