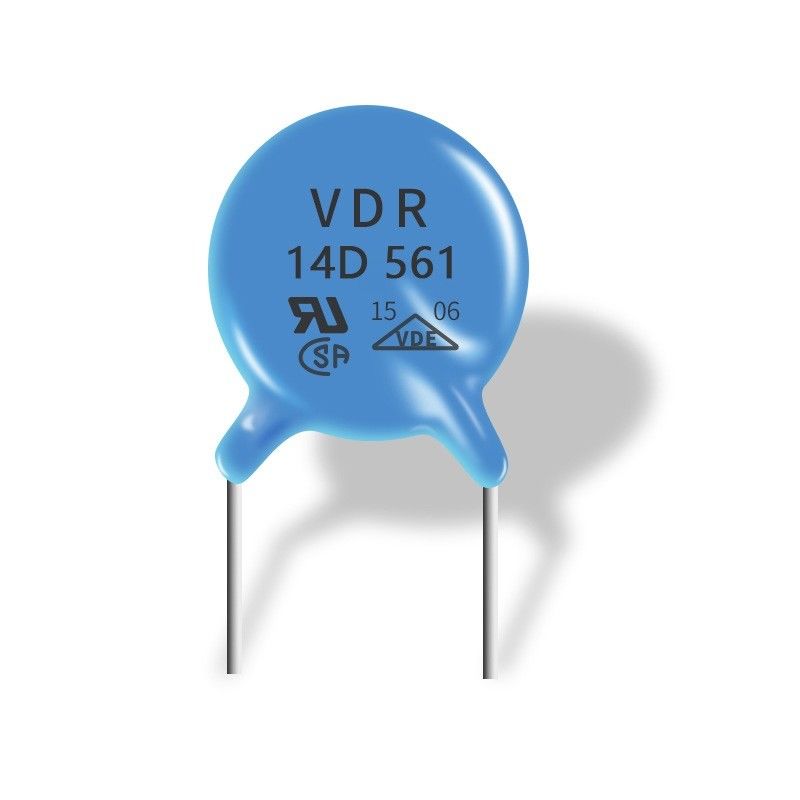

Varistor industrial do óxido de zinco, varistor 14D561k para componentes eletrônicos

Nenhum varistor de óxido metálico descendo em roda livre de 14D 561k que responde rapidamente à sobretensão transiente


Características elétricas

Os varistores permanecem não-condutores durante a operação normal. Como um dispositivo do modo da derivação, os varistores são usados frequentemente suprimir a linha impulsos da tensão quando a tensão através deles permanece bem abaixo de seu “apertar a tensão”. Os varistores podem falhar por duas razões.

As falhas catastróficas têm ocorrido devido às tentativas mal sucedidas de limitar os impulsos muito grandes causados por eventos tais como os curto circuitos, onde a energia envolvida é muitos ordens de grandeza mais altos do que o varistor pode segurar. O fluxo atual subsequente do impacto podia derreter, queimar ou mesmo vaporizar o varistor. Este fugitivo térmico é devido à falta da uniformidade nas junções de limites de grão individuais, conduzindo à falha do trajeto atual dominante sob o esforço térmico quando a energia no pulso transiente (mediu geralmente nos joules) é demasiado alta (isto é excede significativamente o quociente da fabricação “das avaliações máximas absolutas”). O potencial para a falha catastrófica pode ser reduzido avaliando em excesso ou usando MOVs paralelamente especialmente selecionado.

A degradação cumulativa ocorre como mais impulsos ocorre. Para razões históricas, muito MOVs misspecified, permitindo a inflação frequente que igualmente reduz a capacidade. Neste caso, o varistor não é danificado visivelmente e não parece externamente funcionar (nenhuma falha catastrófica), mas já não fornece a proteção. Eventualmente, entra no procura um caminho mais curto como a descarga da energia cria um trajeto condutor através do óxido.

O parâmetro principal que afeta a vida de um varistor é sua avaliação da energia (joule). Aumentar o nível de energia aumenta o número (de um tamanho máximo definido) de pulsos que transientes possa acomodar exponencialmente assim como a soma cumulativa da energia dos pulsos menores apertados. Quando estes pulsos ocorrem, “apertar a tensão” que fornece durante cada evento diminui, e um varistor é considerado geralmente degradado funcionalmente quando suas “apertando mudanças da tensão” por 10%. As cartas da esperança da vida do fabricante envolvem atual, a severidade, e o número de transeuntes para a previsão da falha baseada na energia total dissipada sobre a vida da divisória.

Nos produtos eletrónicos de consumo, especialmente os protetores de impulso, os varistores dos MOVIMENTOS usados são pequenos bastante que falharão eventualmente. Outras aplicações, tais como a transmissão de energia, uso VDRs de estruturas diferentes em configurações múltiplas, projetado para a longa vida.

Especificações:



Número da peça	VAC (V)	VDC (V)	V1mA (V)	IP (A)	Vc (V)	Mim padrão (A)	Mim (A) impulso alto	Padrão (J)	(J) impulso alto	Poder avaliado (W)	C@1KHz (PF)
10D180K (J)	11	14	18 (15-21.6)	5	36	500	1000	2,1	3,0	0,05	5600
10D220K (J)	14	18	22 (19.5-26)	5	43	500	1000	2,5	5,0	0,05	4500
10D270K (J)	17	22	27 (14-31)	5	53	500	1000	3,0	6,0	0,05	3700
10D330K (J)	20	26	33 (29.5-36.5)	5	65	500	1000	4,0	7,0	0,05	3000
10D390K (J)	25	31	39 (35-43)	5	77	500	1000	4,6	9,0	0,05	2400
10D470K (J)	30	38	47 (42-52)	5	93	500	1000	5,5	11	0,05	2100
10D560K (J)	35	45	56 (50-62)	5	110	500	1000	7,0	13	0,05	1800
10D680K (J)	40	56	68 (61-75)	5	135	500	1000	8,2	15	0,05	1500
10D820K (J)	50	65	82 (74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K (J)	60	85	100 (90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K (J)	75	100	120 (108-132)	25	200	2500	3500	18	21	0,4	830
10D151K (J)	95	125	150 (135-165)	25	250	2500	3500	22	25	0,4	670
10D181K (J)	115	150	180 (162-198)	25	300	2500	3500	27	30	0,4	560
10D201K (J)	130	170	200 (180-220)	25	340	2500	3500	30	35	0,4	500
10D221K (J)	140	180	220 (198-242)	25	360	2500	3500	32	39	0,4	450
10D241K (J)	150	200	240 (216-264)	25	395	2500	3500	35	42	0,4	420
10D271K (J)	175	225	270 (243-297)	25	455	2500	3500	37	49	0,4	370
10D301K (J)	190	250	300 (270-330)	25	500	2500	3500	40	54	0,4	330
10D331K (J)	210	275	330 (297-363)	25	550	2500	3500	43	58	0,4	300
10D361K (J)	230	300	360 (324-396)	25	595	2500	3500	47	65	0,4	280
10D391K (J)	250	320	390 (351-429)	25	650	2500	3500	60	70	0,4	260
10D431K (J)	275	350	430 (387-473)	25	710	2500	3500	65	80	0,4	230
10D471K (J)	300	385	470 (423-517)	25	775	2500	3500	67	85	0,4	210
10D511K (J)	320	415	510 (459-561)	25	845	2500	3500	69	90	0,4	200
10D561K (J)	350	460	560 (504-616)	25	925	2500	3500	70	92	0,4	180
10D621K (J)	385	505	620 (558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K (J)	420	560	680 (612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K (J)	460	615	750 (675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K (J)	485	640	780 (702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K (J)	510	670	820 (738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K (J)	550	745	910 (819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K (J)	625	825	1000 (900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K (J)	680	895	1100 (990-1210)	25	1815	2500	3500	115	155	0,4	90
