Detalhes do produto:
|
| Característica: | Resposta rápida à sobretensão transiente | Aplicação: | Componentes eletrônicos |
|---|---|---|---|
| palavra-chave: | Varistor dos MOVIMENTOS | Temperatura de funcionamento: | -40℃ ~ +125℃ |
| Material: | Óxido de zinco | Mídia disponível: | folha de dados, foto |
| Destacar: | Varistor 10D561k do disco,varistor 10D561k |
||

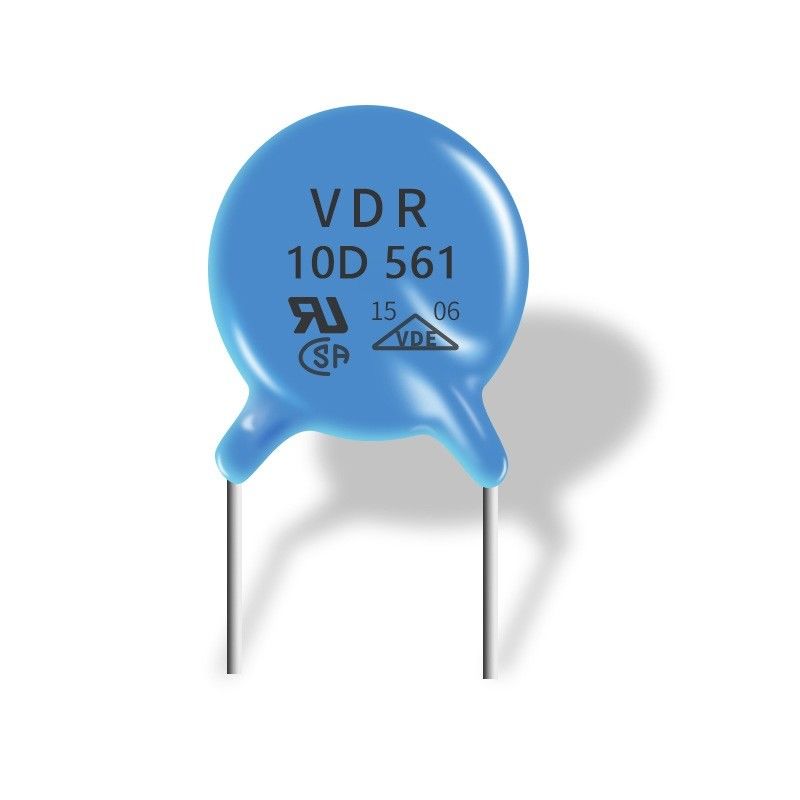

Relação de aperto rápida do varistor de óxido metálico da resposta 10D 561k baixa e não Seguir-na corrente
Os varistores de óxido metálico são dispositivos de proteção chaves para o poder e sistemas eletrônicos, diretamente determinando a segurança e a confiança da operação de sistema. Este livro introduz sistematicamente a investigação básica, o processo da preparação, o regulamento do desempenho e o progresso da aplicação dos varistores tais como a análise elétrica de óxido de zinco, incluir a condução e envelhecer o mecanismo, das características da microestrutura, do teste da microestrutura e de simulação da microestrutura, oxidação residual da tensão do inclinação alto baixa o progresso da pesquisa da cerâmica do varistor, o óxido de titânio, o óxido da lata e a outra cerâmica do varistor do sistema, etc., estabeleceu a correlação entre as características microstructural e características macroscópicas dos varistores
Características elétricas
Os varistores permanecem não-condutores durante a operação normal. Como um dispositivo do modo da derivação, os varistores são usados frequentemente suprimir a linha impulsos da tensão quando a tensão através deles permanece bem abaixo de seu “apertar a tensão”. Os varistores podem falhar por duas razões.
As falhas catastróficas têm ocorrido devido às tentativas mal sucedidas de limitar os impulsos muito grandes causados por eventos tais como os curto circuitos, onde a energia envolvida é muitos ordens de grandeza mais altos do que o varistor pode segurar. O fluxo atual subsequente do impacto podia derreter, queimar ou mesmo vaporizar o varistor. Este fugitivo térmico é devido à falta da uniformidade nas junções de limites de grão individuais, conduzindo à falha do trajeto atual dominante sob o esforço térmico quando a energia no pulso transiente (mediu geralmente nos joules) é demasiado alta (isto é excede significativamente o quociente da fabricação “das avaliações máximas absolutas”). O potencial para a falha catastrófica pode ser reduzido avaliando em excesso ou usando MOVs paralelamente especialmente selecionado.
| Número da peça | Radial através do varistor de óxido metálico do furo |
| Fabricante Package /Size | Folha de dados da verificação como abaixo |
| Embalagem | Embalagem maioria no saco |
| Aplicação | Consumidor, médico, industrial |
| Estado conservado em estoque | Grande quantidade de estoque pronto |
| Garantia da qualidade | ISO9001: 2008 365 dias |
Especificações:
| Número da peça | VAC (V) | VDC (V) | V1mA (V) | IP (A) | Vc (V) | Mim padrão (A) | Mim (A) impulso alto | Padrão (J) | (J) impulso alto | Poder avaliado (W) | C@1KHz (PF) |
| 10D180K (J) | 11 | 14 | 18 (15-21.6) | 5 | 36 | 500 | 1000 | 2,1 | 3,0 | 0,05 | 5600 |
| 10D220K (J) | 14 | 18 | 22 (19.5-26) | 5 | 43 | 500 | 1000 | 2,5 | 5,0 | 0,05 | 4500 |
| 10D270K (J) | 17 | 22 | 27 (14-31) | 5 | 53 | 500 | 1000 | 3,0 | 6,0 | 0,05 | 3700 |
| 10D330K (J) | 20 | 26 | 33 (29.5-36.5) | 5 | 65 | 500 | 1000 | 4,0 | 7,0 | 0,05 | 3000 |
| 10D390K (J) | 25 | 31 | 39 (35-43) | 5 | 77 | 500 | 1000 | 4,6 | 9,0 | 0,05 | 2400 |
| 10D470K (J) | 30 | 38 | 47 (42-52) | 5 | 93 | 500 | 1000 | 5,5 | 11 | 0,05 | 2100 |
| 10D560K (J) | 35 | 45 | 56 (50-62) | 5 | 110 | 500 | 1000 | 7,0 | 13 | 0,05 | 1800 |
| 10D680K (J) | 40 | 56 | 68 (61-75) | 5 | 135 | 500 | 1000 | 8,2 | 15 | 0,05 | 1500 |
| 10D820K (J) | 50 | 65 | 82 (74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0,4 | 1200 |
| 10D101K (J) | 60 | 85 | 100 (90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0,4 | 1000 |
| 10D121K (J) | 75 | 100 | 120 (108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0,4 | 830 |
| 10D151K (J) | 95 | 125 | 150 (135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0,4 | 670 |
| 10D181K (J) | 115 | 150 | 180 (162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0,4 | 560 |
| 10D201K (J) | 130 | 170 | 200 (180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0,4 | 500 |
| 10D221K (J) | 140 | 180 | 220 (198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0,4 | 450 |
| 10D241K (J) | 150 | 200 | 240 (216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0,4 | 420 |
| 10D271K (J) | 175 | 225 | 270 (243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0,4 | 370 |
| 10D301K (J) | 190 | 250 | 300 (270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0,4 | 330 |
| 10D331K (J) | 210 | 275 | 330 (297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0,4 | 300 |
| 10D361K (J) | 230 | 300 | 360 (324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0,4 | 280 |
| 10D391K (J) | 250 | 320 | 390 (351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0,4 | 260 |
| 10D431K (J) | 275 | 350 | 430 (387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0,4 | 230 |
| 10D471K (J) | 300 | 385 | 470 (423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0,4 | 210 |
| 10D511K (J) | 320 | 415 | 510 (459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0,4 | 200 |
| 10D561K (J) | 350 | 460 | 560 (504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0,4 | 180 |
| 10D621K (J) | 385 | 505 | 620 (558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0,4 | 160 |
| 10D681K (J) | 420 | 560 | 680 (612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0,4 | 150 |
| 10D751K (J) | 460 | 615 | 750 (675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0,4 | 130 |
| 10D781K (J) | 485 | 640 | 780 (702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0,4 | 130 |
| 10D821K (J) | 510 | 670 | 820 (738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0,4 | 120 |
| 10D911K (J) | 550 | 745 | 910 (819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0,4 | 110 |
| 10D102K (J) | 625 | 825 | 1000 (900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0,4 | 100 |
| 10D112K (J) | 680 | 895 | 1100 (990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0,4 | 90 |
