Detalhes do produto:
|
| Aplicação: | Compensação de temperatura de vários circuitos | OEM DO ODM: | Sim |
|---|---|---|---|
| Temperatura de funcionamento: | -40℃~200℃ | Personalize: | proporcione serviços da amostra |
| Amostra: | Disponível | Tecnologia: | Composição Cerâmica |
| Tipo do pacote: | Através do furo | palavra-chave: | Resistor Térmico NTC |
| Destacar: | resistor térmico de 5D15 NTC,Resistor térmico rápido da resposta NTC,termistor 5D15 |
||

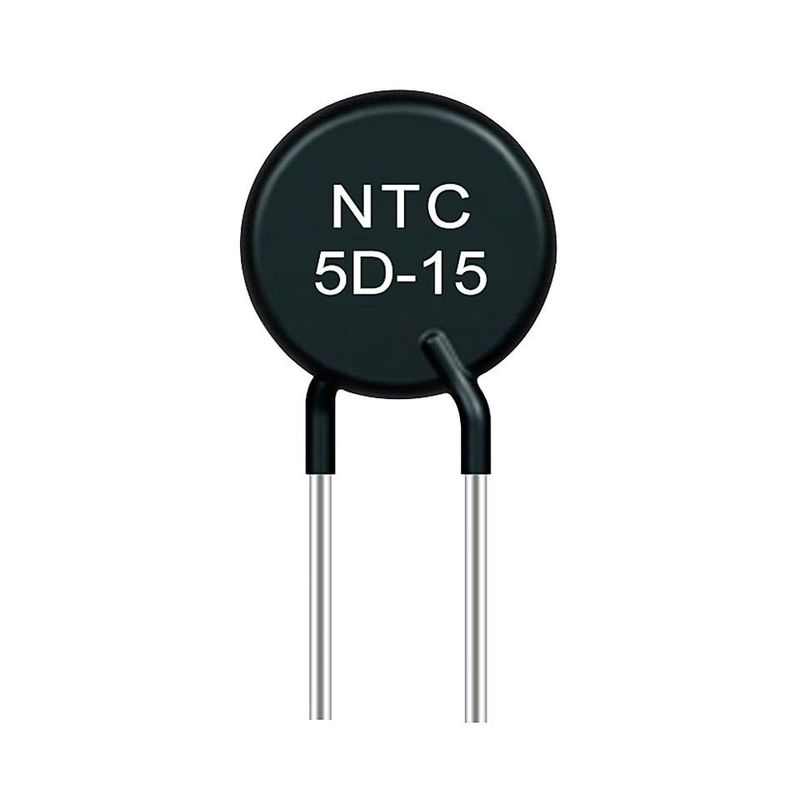

Resistor térmico rápido da resposta 5D15 NTC que opera largamente a variação da temperatura
Simplesmente falando, o termistor de NTC refere o termistor negativo do coeficiente de temperatura, que é um tipo da resistência do sensor cujas diminuições do valor da resistência com o aumento da temperatura. É feito de óxidos de metal tais como o manganês, o cobalto, o níquel e o cobre como os materiais principais, e fabricado pela tecnologia cerâmica. Estes materiais todos do óxido de metal têm propriedades do semicondutor, porque são completamente similares aos materiais do semicondutor tais como o germânio e o silicone em termos da condutibilidade. O seguinte introduz principalmente o método do uso e a aplicação do termistor do ntc no circuito.
Aplicação recomendada
Todos os tipos da fonte de alimentação, fonte de alimentação de UPS, fonte de alimentação de comutação
Carregador de EV, pilha de carregamento
Viaje de automóvel o dirver, motorista do motor do servidor da superpotência, controlador da lógica
Soldador elétrico do plasma do poder superior, máquina de corte, lâmpada da iluminação do poder super
Equipamento da ressonância magnética nuclear, amplificador de potência audio do poder super, transformador do círculo do poder superior
O painel solar põe com o inversor do poder do de alta capacidade
Então robô industrial drived pela fonte de alimentação de alta tensão, armário elétrico inteligente com mais baixa tensão
| modelo |
Poder zero avaliado |
Max.steady Corrente do estado (A) |
Resíduo Resistência (Ω) |
B25/85 (K) |
Tempo de Themal Constantes |
Dissipação |
| 1.3D-13 | 1,3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4,7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1,091 | 3200 | ||
| 50D-13 | 50 | 2 | 1,161 | 3200 |
Especificação técnica
Diâmetro Φ40mm do corpo
| P/N | R25±20% (Ω) | Índice sensível térmico B±10% (K) | Imax atual de estado estacionário máximo (A) | R aproximado de Rmax atual máximo (Ω) | Dissipação de poder máxima Pmax (W) | Constante de tempo térmica (mW/C) | Constante de tempo térmica (s) | Capacidade máxima do impulso (F) 240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Diâmetro Φ45mm do corpo
| P/N | R25±20% (Ω) | Índice sensível térmico B±10% (K) | Imax atual de estado estacionário máximo (A) | R aproximado de Rmax atual máximo (Ω) | Dissipação de poder máxima Pmax (W) | Constante de tempo térmica (mW/C) | Constante de tempo térmica (s) | Capacidade máxima do impulso (F) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Diâmetro Φ50mm do corpo
| P/N | R25±20% (Ω) | Índice sensível térmico B±10% (K) | Imax atual de estado estacionário máximo (A) | R aproximado de Rmax atual máximo (Ω) | Dissipação de poder máxima Pmax (W) | Constante de tempo térmica (mW/C) | Constante de tempo térmica (s) | Capacidade máxima do impulso (F) 240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Processo do produto
