Detalhes do produto:
|
| Aplicação: | Tamanho pequeno, alta potência, forte capacidade de suprimir a corrente de surto | OEM DO ODM: | Sim |
|---|---|---|---|
| Temperatura de funcionamento: | -40℃~200℃ | Personalize: | proporcione serviços da amostra |
| Amostra: | Disponível | Tecnologia: | Composição de Carbono |
| Tipo do pacote: | Através do furo | Tipo do fornecedor: | Fabricante original, ODM |
| Destacar: | Resistor térmico pequeno do tamanho NTC,resistor térmico de 30D15 NTC,Tipo termistor de NTC |
||

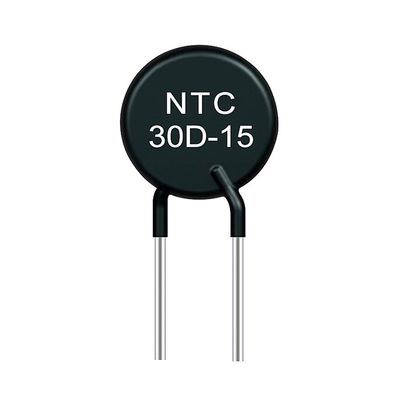

O resistor térmico pequeno do tamanho 30D15 NTC tem a resistência excelente de Solderability e de solda
NTCs é fenômenos e materiais do termistor com um coeficiente de temperatura negativo, onde a resistência diminua exponencialmente com temperatura crescente. O material é um semicondutor cerâmico, que seja feito de dois ou mais óxidos de metal tais como o manganês, o cobre, o silicone, o cobalto, o ferro, o níquel, o zinco, etc., após inteiramente a mistura, moldar, e aglomerar. Pode ser feito em um termistor com um coeficiente de temperatura negativo. Suas constantes da resistividade e de material variam com composição material, atmosfera da aglomeração, temperatura da aglomeração e estado estrutural. Presentemente, há uns materiais do termistor do não-óxido NTC tais como o carboneto de silicone, o selenide da lata, e o nitreto do tântalo. O desenvolvimento do termistor de NTC atravessou um processo longo. Em 1834, os cientistas descobriram primeiramente o coeficiente de temperatura negativo do sulfureto de prata. Em 1930, os cientistas descobriram que o óxido cuprous e o óxido de cobre igualmente têm um coeficiente de temperatura negativo, e aplicaram-no com sucesso ao circuito da compensação de temperatura de instrumentos da aviação. Subseqüentemente, devido ao desenvolvimento contínuo da tecnologia do transistor, pesquisa sobre termistores igualmente fez o grande progresso. Os termistores de NTC foram desenvolvidos em 1960 e são amplamente utilizados no campos da medida da temperatura, do controle de temperatura e da compensação de temperatura. Sua escala da medida é geralmente -10°C a +300°C, igualmente partindo de -200°C a +10°C
A vantagem principal
1. Tamanho pequeno, nenhumas ligações, velocidade rápida da resposta, espaço pequeno ocupado por equipamentos eletrônicos,
2. Usando o processo de galvanização da três-camada, tem a resistência excelente do solderability e da solda, apropriada para a onda que solda e solda de reflow, e apropriado para de alta velocidade, montagem de superfície do alto densidade.
| modelo | Poder zero avaliado | Max.steady Corrente do estado (A) | Resíduo Resistência (Ω) | B25/85 (K) | Tempo de Themal Constantes | Dissipação |
| 1.3D-13 | 1,3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4,7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1,091 | 3200 | ||
| 50D-13 | 50 | 2 | 1,161 | 3200 |
Especificação técnica
Diâmetro Φ40mm do corpo
| P/N | R25±20% (Ω) | Índice sensível térmico B±10% (K) | Imax atual de estado estacionário máximo (A) | R aproximado de Rmax atual máximo (Ω) | Dissipação de poder máxima Pmax (W) | Constante de tempo térmica (mW/C) | Constante de tempo térmica (s) | Capacidade máxima do impulso (F) 240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Diâmetro Φ45mm do corpo
| P/N | R25±20% (Ω) | Índice sensível térmico B±10% (K) | Imax atual de estado estacionário máximo (A) | R aproximado de Rmax atual máximo (Ω) | Dissipação de poder máxima Pmax (W) | Constante de tempo térmica (mW/C) | Constante de tempo térmica (s) | Capacidade máxima do impulso (F) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Diâmetro Φ50mm do corpo
| P/N | R25±20% (Ω) | Índice sensível térmico B±10% (K) | Imax atual de estado estacionário máximo (A) | R aproximado de Rmax atual máximo (Ω) | Dissipação de poder máxima Pmax (W) | Constante de tempo térmica (mW/C) | Constante de tempo térmica (s) | Capacidade máxima do impulso (F) 240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Processo do produto
