Detalhes do produto:
|
| Aplicação: | Carga CA de alta frequência | Material: | Cerâmico |
|---|---|---|---|
| Tipo do pacote: | Montagem de superfície | Tipo do fornecedor: | Fabricante original, ODM |
| palavra-chave: | Capacitor de segurança Y2 | Capacidade: | 10pf ~10000pf |
| Destacar: | capacitores da segurança da C.A. 10000pF,Capacitores da segurança 300VAC |
||

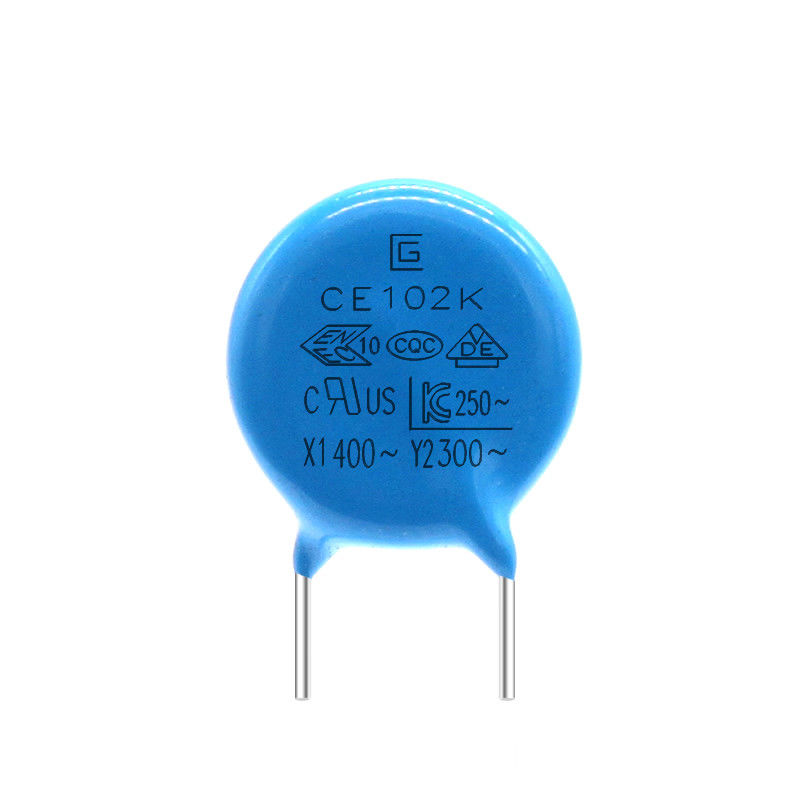

Bom capacitor da segurança da estabilidade 102K 300VAC Y2 revestido com a resina de cola Epoxy
Características:
Encontrando os standard de segurança dos vários países
Estrutura compacta
Rentável
Revestido com a resina de cola Epoxy
Aplicação:
É apropriado para o circuito da supressão do ruído de circuito da fonte de alimentação dos equipamentos eletrônicos, igualmente pode ser usado como a ligação em ponte do acoplamento da antena e o circuito de desvio, é um tipo da C.A.
Linha filtros e capacitores da classe de X/Y com acoplamento preliminar e secundário de conversores de comutação do poder e da C.A.
| Padrão de referência da especificação | IEC 60384-14; EN 60384-14; IEC UL60384; K 60384 |
| Monograma aprovado | VDE/ENEC/IEC/UL/CSA/KC/CQC |
| Subclasse; Tensão avaliado (UR) | X1 / Y1/Y2; 400VAC/300VAC/500VAC |
| Escala da capacidade | 10pF a 10000pF |
| Prova da tensão | 4000VAC para 1min/2000VAC para 1min/1800VAC para 1min |
| Tolerância da capacidade | Y5P±10% (K); Y5U, Y5V±20% (M) mediu em 25℃, 1Vrms, 1KHz |
| Fator de dissipação (tgδ) | Y5P, Y5U tgδ≤2.5%; Y5V tgδ≤5% medido em 25℃, 1Vrms, 1KHz |
| Resistência de isolação (IR) | IR≥10000MΩ, 1min, 100VDC |
| Temperatura de funcionamento | -40℃ a +85℃; -40℃ a +125℃ |
| Característica da temperatura | Y5P, Y5U, Y5V |
| Chama - cola Epoxy retardadora | UL94-V0 |
| modelo | largura | espessura | afastamento do pé | ligação | Tensão | capacidade | material | Tolerância |
| Y2-103M-Y5V | φ13mm | T3.8mm | F10mm | L3-22mm | 300V [**] C | 10000pF | Y5V | ±20% |
| Y2-472M-Y5V | φ9.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 4700pF | Y5V | ±20% |
| Y2-332M-Y5V | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 3300pF | Y5V | ±20% |
| Y2-222M-Y5V | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 2200pF | Y5V | ±20% |
| Y2-152M-Y5V | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1500pF | Y5V | ±20% |
| Y2-102M-Y5V | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1000pF | Y5V | ±20% |
| Y2-472M-Y5U | φ13mm | T3.8mm | F10mm | L3-22mm | 300V [**] C | 4700pF | Y5U | ±20% |
| Y2-332M-Y5U | φ11mm | T3.8mm | F10mm | L3-22mm | 300V [**] C | 3300pF | Y5U | ±20% |
| Y2-222M-Y5U | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 2200pF | Y5U | ±20% |
| Y2-152M-Y5U | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1500pF | Y5U | ±20% |
| Y2-102M-Y5U | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1000pF | Y5U | ±20% |
| Y2-821K-Y5U | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 820pF | Y5U | ±10% |
| Y2-681K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 680pF | Y5U | ±10% |
| Y2-561K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 560pF | Y5U | ±10% |
| Y2-471K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 470pF | Y5U | ±10% |
| Y2-102K-Y5P | φ10mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1000pF | Y5P | ±10% |
| Y2-821K-Y5P | φ10mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 820pF | Y5P | ±10% |
| Y2-681K-Y5P | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 680pF | Y5P | ±10% |
| Y2-561K-Y5P | φ8mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 560pF | Y5P | ±10% |
| Y2-471K-Y5P | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 470pF | Y5P | ±10% |
| Y2-331K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 330pF | Y5P | ±10% |
| Y2-221K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 220pF | Y5P | ±10% |
| Y2-151K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 150pF | Y5P | ±10% |
| Y2-101K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 100pF | Y5P | ±10% |
Processo de produção
Estrutura de produto
Uso do produto
