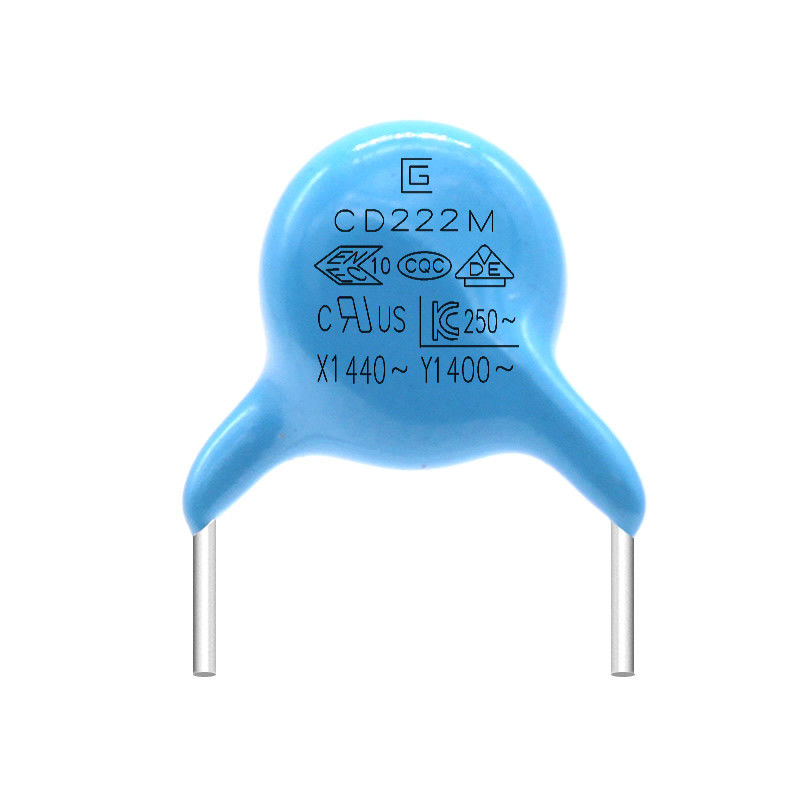

Resistência de alto impacto do capacitor alto pequeno da segurança do desempenho 222M 400VAC Y1 da isolação do tamanho
Que é a diferença entre o capacitor Y1 e o capacitor Y2?
1. Suporte a tensão e o passo é diferente
A tensão avaliado do capacitor Y1 é 400VAC e suporte a tensão pode alcançar 4000VAC
A tensão avaliado do capacitor Y2 é 300VAC e suporte a tensão pode alcançar 2600VAC
O passo convencional do capacitor Y1 é 10mm
O passo convencional do capacitor Y2 é 7.5mm
2. tipos de isolação diferentes
O capacitor Y1 pertence à isolação dobro ou à isolação reforçada
O capacitor Y2 pertence à isolação básica ou à isolação suplementar
Vantagens
1. Nós temos todos os modelos do material, salvar o tempo que olha o forte e para recomendar materiais para você se você precisa.
2. Com os mesmos produtos de qualidade, nós podemos dar-lhe os melhores priceInquiries à após-venda, nós forneceremos o bom serviço, o tal estado do produto do asupdate, o suporte laboral etc. (24 horas em linha)
3. Nós temos muitos estoques, e o prazo de entrega é geralmente curto.
Capacitor .pdf da segurança Y1
Campos da aplicação do capacitor Y1:
É ideal para usar-se na supressão da interferência eletromagnética e na conexão aos canos principais da fonte, linha desvio, acoplamento da antena, através da linha, a aplicação da dobro-proteção.
|
ARTIGO
|
ESPECIFICAÇÃO
|
TESTE O MÉTODO E A CIRCUNSTÂNCIA
|
|
Ciclagem do Temp
|
Aparência
|
Nenhum defeito marcado
|
O capacitor será introduzido na câmara do teste, e exposto às condições de temperatura segundo as indicações da tabela em 5 ciclos.
pré-tratamento: O capacitor será colocado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2hours antes da medida inicial.
Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 em condições da sala.
| (ETAPA) |
1 |
2 |
3 |
4 |
| (Temperatura.) |
-25±3℃ |
20±2℃ |
125±3℃ |
20±2℃ |
| (TEMPO) |
30±3min. |
3min. máximo |
30±3min. |
3min. máximo |
|
|
Capacidade
Mudança
|
B: ±10% máximo
E: ±20% máximo
F: ±30% máximo
|
|
D.F.
|
B, E: 5,0% máximos
F: 7,0% máximos
|
|
I.R.
|
Minuto 1000MΩ |
|
Umidade
(Abaixo
Constante
Estado)
|
Aparência
|
Nenhum marcado
defeito
|
Ajuste o capacitor pelas horas 500±12 em 40±2℃ no RH de 95±3%.
pré-tratamento: O capacitor será colocado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2 horas antes da medida inicial.
Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 na condição da sala.
|
|
Capacidade
Mudança
|
B: ±10% máximo
E: ±20% máximo
F: ±30% máximo
|
|
D.F.
|
B, E: 5,0% máximos
F: 7,0% máximos
|
|
I.R.
|
Minuto 1500MΩ |
|
Dielétrico
Força
|
8 cada uns
|
|
Teste de vida
|
Aparência
|
Nenhum marcado
defeito
|
Aplique uma tensão de 500V.AC, salvo que uma vez cada hora onde a tensão é aumentada a 1000V.AC para 0.1sec.that será mantida pelas horas 1000±48 em 125±2℃.
Pré-tratamento: O capacitor será armazenado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2H antes das medidas iniciais.
Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 na condição da sala.
|
|
Capacidade
Mudança
|
B: ±10% máximo
E: ±20% máximo
F: ±30% máximo
|
|
D.F.
|
B, E: 5,0% máximos
F: 7,0% máximos
|
|
I.R.
|
Minuto 1500MΩ |
Tensão do produto, material, tabela da referência do tamanho
| Produto e código do tamanho |
Tensão AC avaliado |
Característica da temperatura |
Capacidade avaliado |
Tolerância da capacidade |
Tamanho (milímetros) |
| D.max |
T.max |
P±0.8 |
d±0.05 |
| Q065B□100K□□ |
400Vac |
(b)
Y5P
±10
|
10pF |
K
±10%
|
6,5 |
4,5 |
10 |
0,55 |
| Q065B□150K□□ |
15pF |
6,5 |
4,5 |
10 |
0,55 |
| Q070B□220K□□ |
22pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□330K□□ |
33pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□470K□□ |
47pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□560K□□ |
56pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□620K□□ |
62pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□820K□□ |
82pF |
7,0 |
4,5 |
10 |
0,55 |
| Q065B□101K□□ |
100pF |
6,5 |
4,5 |
10 |
0,55 |
| Q065B□221K□□ |
220pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075B□331K□□ |
330pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085B□471K□□ |
470pF |
8,5 |
4,5 |
10 |
0,6 |
| Q085B□561K□□ |
560pF |
8,5 |
4,5 |
10 |
0,6 |
| Q095B□681K□□ |
680pF |
9,5 |
4,5 |
10 |
0,6 |
| Q110B□821K□□ |
820pF |
11,0 |
4,5 |
10 |
0,6 |
| Q115B□102K□□ |
1000pF |
11,5 |
4,5 |
10 |
0,6 |
| Q065E□471K□□ |
(e)
Y5U
+22%
-56%
|
470pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075E□561K□□ |
560pF |
7,5 |
4,5 |
10 |
0,6 |
| Q075E□681K□□ |
680pF |
7,5 |
4,5 |
10 |
0,6 |
| Q075E□821K□□ |
820pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085E□102K□□ |
1000pF |
8,5 |
4,5 |
10 |
0,65 |
| Q095E□152M□□ |
1500pF |
M
±20%
|
9,5 |
4,5 |
10 |
0,65 |
| Q105E□222M□□ |
2200pF |
10,5 |
4,5 |
10 |
0,65 |
| Q115E□332M□□ |
3300pF |
11,5 |
4,5 |
10 |
0,65 |
| Q065F□102M□□ |
(f)
Y5V
+22%
-82%
|
1000pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075F□152M□□ |
1500pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085F□222M□□ |
2200pF |
8,5 |
4,5 |
10 |
0,6 |
| Q100F□332M□□ |
3300pF |
10,0 |
4,5 |
10 |
0,65 |
![]() ![]() ![]() Q115F□472M□□ |
4700pF |
11,5 |
4,5 |
10 |
0,65 |
Método da especificação e do teste
|
ARTIGO
|
ESPECIFICAÇÃO
|
TESTE O MÉTODO E A CIRCUNSTÂNCIA
|
|
Temp do armazenamento. Escala
|
-40℃~+125℃ |
|
|
Temp de funcionamento. Escala
|
-25℃~+125℃ |
|
|
Aparência e
Dimensão
|
A aparência tem
nenhum defeito marcado.
As dimensões estarão dentro da tolerância especificada.
|
A aparência seja olhada na vista
A dimensão seja medida pelo compasso de calibre
|
|
Mark
|
Deve ser distinguido facilmente.
|
Seja olhado na vista
|
|
Capacidade
|
Dentro do especificado
tolerância
|
Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz
|
|
Fator de dissipação
|
B, E: 2,5% máximos
F: 3,5% máximos
|
Mesma condição que a capacidade
|
|
Resistência de isolação
|
10,000MΩ
10,000MΩmin
|
A resistência de isolação será medida com o 500±50V.DC dentro do segundo 60±5 do carregamento.
|
|
Força dielétrica
|
Entre
Fios de ligação
|
Nenhuma falha.
|
Aplique uma tensão de 4.0KVAC para 1 mínimo entre os fios de ligação.
(Carga/descarga current≤50mA) (Y2: 2.6KVAC)
|
|
Corpo
Isolação
|
Nenhuma falha.
|
Os terminais do capacitor serão
![]() conectado junto. Uma folha de metal será envolvida proximamente em torno do corpo do capacitor à distância de aproximadamente 3 - 4 milímetros de cada terminal. Uma tensão de 4.0KVAC é aplicada entre os fios de ligação do capacitor e a folha de metal. (Y2: 2.6KVAC)
(Corrente ≤50mA da carga/descarga)
|
|
Temperatura
Característica
|
B: - 10~+10%
E: - 56~+22%
F: - 80~+30%
|
A capacidade será medida em cada etapa como o seguimento.
Pré-tratamento: O capacitor será armazenado em 85±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2hours antes das medidas iniciais.
| (Etapa) |
① |
② |
③ |
④ |
⑤ |
| (Temp.) |
20±2℃ |
-25±2℃ |
20±2℃ |
85±2℃ |
20±2℃ |
|
