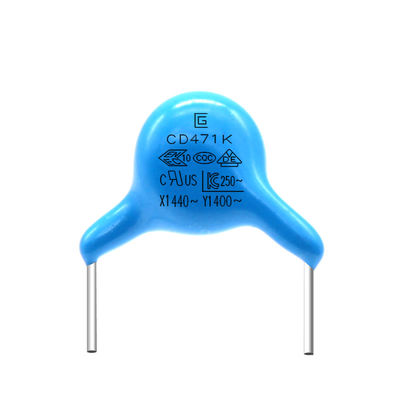

O capacitor cerâmico de alta tensão pequeno 471K 400VAC personalizou

Imagem Grande : O capacitor cerâmico de alta tensão pequeno 471K 400VAC personalizou

Detalhes do produto:

Lugar de origem:	Dongguan China
Marca:	SG
Certificação:	VDE，CQC
Número do modelo:	Y5U-471K-400VAC

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	10000 peças
Preço:	Discuss
Detalhes da embalagem:	tamanho: 45 cm * 31 cm * 34 cm, caixa interna: 29,2 cm * 21 cm * 31,3 cm, uma caixa dentro de duas c
Tempo de entrega:	15-21 dias úteis
Termos de pagamento:	T/T
Habilidade da fonte:	100000000 Peças

Contato

O capacitor cerâmico de alta tensão pequeno 471K 400VAC personalizou

descrição

Temperatura de armazenamento Alcance:	-40℃~+125℃	Temp. Alcance:	-25℃~+125℃
Certificado:	CQC,VDE,IEC,ENEC,RoHS	Personalize:	Sim, forneça serviços de amostra
Características:	Tamanho pequeno	Pacote:	Embalagem padrão
Aplicação:	Segurança	Tipo:	Y1 Capacitor de Segurança
Destacar:	Capacitor cerâmico de alta tensão 471k , Capacitor cerâmico de alta tensão 400vac , Capacitor cerâmico pequeno 400 VAC

O capacitor pequeno da segurança do tamanho 471K 400VAC Y1 usa frequentemente a cerâmica de alta tensão

Há alguns elementos variáveis no circuito, tal como indutores, capacitores, etc. Estes elementos variáveis geralmente podem somente causar ou reduzir a mudança relativa (ou a redução) da quantidade sinusoidaa de sua frequência correspondente. Por exemplo, quando o interruptor é girado sobre, a corrente alternada mudará repetidamente entre Y1 e Y2, e o campo eletromagnético gerado neste tempo (um campo magnético similar à luz emissora pela fonte luminosa) gerará naturalmente uma força entre os fios

Característica

1. Tamanho pequeno.
2. capacitores da C.A. que passaram e cumpriram com a certificação de segurança.
3. A perda de alta frequência é pequena, e pode suportar o impacto de impulsos do pico da C.A.
4. capacidade forte da sobrecarga, capacidade pequena e atenuação da perda.
5. vida útil longa.
6. A tensão avaliado de Y1 é 400-500VAC, e a tensão experimental é 4000VAC.
7. os capacitores de Y usam frequentemente a cerâmica de alta tensão.
8. Y1 é um capacitor dobro-isolado de Y, que seja usado para construir uma ponte sobre os lados preliminares e secundários.
9. pacote da resina de cola Epoxy do Chama-retardador.

Capacitor .pdf da segurança Y1

APLICAÇÕES

Fontes ou descargas de alimentação de DC de alta tensão.
Circuitos de alta frequência da C.A.
Supressor do ruído ou circuitos de saída horizontais.

ARTIGO

ESPECIFICAÇÃO

TESTE O MÉTODO E A CIRCUNSTÂNCIA

Ciclagem do Temp

Aparência

Nenhum defeito marcado

O capacitor será introduzido na câmara do teste, e exposto às condições de temperatura segundo as indicações da tabela em 5 ciclos.

pré-tratamento: O capacitor será colocado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2hours antes da medida inicial.

Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 em condições da sala.

(ETAPA)	1	2	3	4
(Temperatura.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TEMPO)	30±3min.	3min. máximo	30±3min.	3min. máximo

Capacidade

Mudança

B: ±10% máximo

E: ±20% máximo

F: ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1000MΩ

Umidade

(Abaixo

Constante

Estado)

Aparência

Nenhum marcado

defeito

Ajuste o capacitor pelas horas 500±12 em 40±2℃ no RH de 95±3%.

pré-tratamento: O capacitor será colocado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2 horas antes da medida inicial.

Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 na condição da sala.

Capacidade

Mudança

B: ±10% máximo

E: ±20% máximo

F: ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1500MΩ

Dielétrico

Força

8 cada uns

Teste de vida

Aparência

Nenhum marcado

defeito

Aplique uma tensão de 500V.AC, salvo que uma vez cada hora onde a tensão é aumentada a 1000V.AC para 0.1sec.that será mantida pelas horas 1000±48 em 125±2℃.

Pré-tratamento: O capacitor será armazenado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2H antes das medidas iniciais.

Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 na condição da sala.

Capacidade

Mudança

B: ±10% máximo

E: ±20% máximo

F: ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1500MΩ

Tensão do produto, material, tabela da referência do tamanho

Produto e código do tamanho	Tensão AC avaliado	Característica da temperatura	Capacidade avaliado	Tolerância da capacidade	Tamanho (milímetros)
Produto e código do tamanho	Tensão AC avaliado	Característica da temperatura	Capacidade avaliado	Tolerância da capacidade	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

O capacitor cerâmico de alta tensão pequeno 471K 400VAC personalizou 0
Método da especificação e do teste

ARTIGO

ESPECIFICAÇÃO

TESTE O MÉTODO E A CIRCUNSTÂNCIA

Temp do armazenamento. Escala

-40℃~+125℃

Temp de funcionamento. Escala

-25℃~+125℃

Aparência e
Dimensão

A aparência tem
nenhum defeito marcado.
As dimensões estarão dentro da tolerância especificada.

A aparência seja olhada na vista
A dimensão seja medida pelo compasso de calibre

Mark

Deve ser distinguido facilmente.

Seja olhado na vista

Capacidade

Dentro do especificado
tolerância

Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Fator de dissipação

B, E: 2,5% máximos
F: 3,5% máximos

Mesma condição que a capacidade

Resistência de isolação

10,000MΩ
10,000MΩmin

A resistência de isolação será medida com o 500±50V.DC dentro do segundo 60±5 do carregamento.

Força dielétrica

Entre
Fios de ligação

Nenhuma falha.

Aplique uma tensão de 4.0KVAC para 1 mínimo entre os fios de ligação.
(Carga/descarga current≤50mA) (Y2: 2.6KVAC)

Corpo
Isolação

Nenhuma falha.

Os terminais do capacitor serão
conectado junto. Uma folha de metal será envolvida proximamente em torno do corpo do capacitor à distância de aproximadamente 3 - 4 milímetros de cada terminal. Uma tensão de 4.0KVAC é aplicada entre os fios de ligação do capacitor e a folha de metal. (Y2: 2.6KVAC)
(Corrente ≤50mA da carga/descarga)

Temperatura
Característica

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

A capacidade será medida em cada etapa como o seguimento.
Pré-tratamento: O capacitor será armazenado em 85±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2hours antes das medidas iniciais.

(Etapa)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

O capacitor cerâmico de alta tensão pequeno 471K 400VAC personalizou 1
Processo de produção
