Detalhes do produto:
|
| Temperatura de armazenamento Alcance: | -40℃~+125℃ | Temp. Alcance: | -25℃~+125℃ |
|---|---|---|---|
| material principal: | Cerâmico | Tipo do fornecedor: | fabricante original |
| Características: | Tamanho pequeno | Pacote: | Embalagem padrão |
| Aplicação: | Segurança | Tipo: | Y1 Capacitor de Segurança |
| Destacar: | Capacitor cerâmico da alta tensão,332M Capacitor,capacitor da C.A. 400V |
||

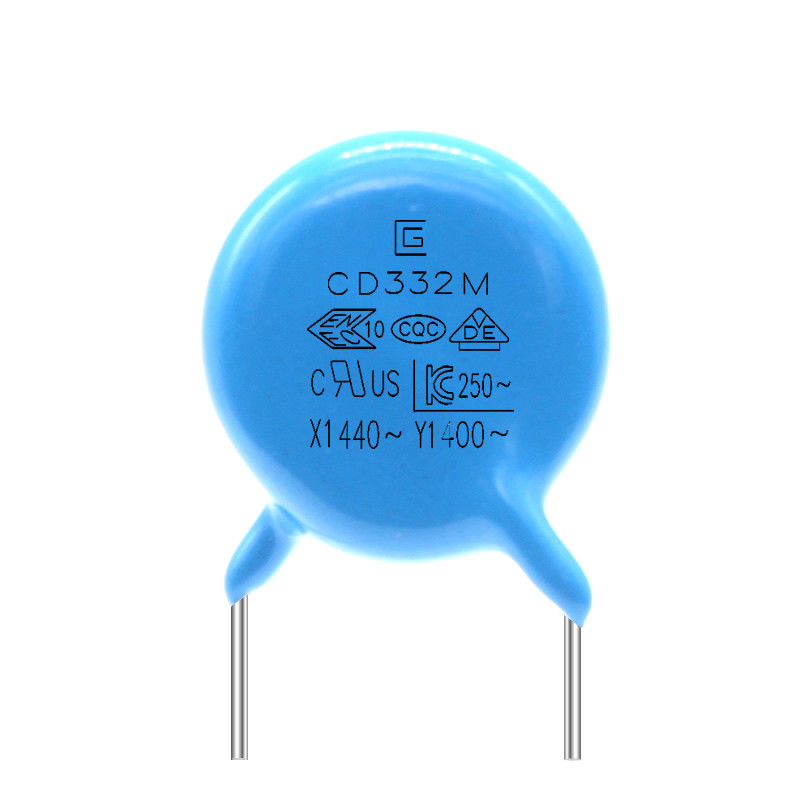

Vida útil longa de funcionamento do capacitor da segurança da escala -25℃~+125℃ 332M 400VAC Y1 do Temp
O capacitor da segurança Y1 é uma da série do capacitor de Y no capacitor da segurança. Como um membro do capacitor da segurança, o capacitor da segurança Y1 é igualmente uma lei para proteger a segurança dos usuários. Além do que a conformação com a tensão de grade correspondente suporte a tensão, o capacitor de y igualmente exige suficientes margens de segurança em termos das propriedades elétricas e mecânicas evitar a divisão e procurar um caminho mais curto fenômenos sob circunstâncias ambientais extremamente ásperas. A segurança pessoal de proteção é da grande importância.
O capacitor da segurança Y1 é um componente eletrônico composto de dois condutores que imprensam um isolador. É como um sanduíche. O capacitor da segurança Y1 empurra uma responsabilidade pesada, e as exigências para o produto devem ser muito altas. Primeiramente, deve obter a certificação da agência de testes da segurança. Exemplo: CQC; VDE; UL; ENEC, KC, etc., a aparência dos capacitores y1 é na maior parte azul, e os produtos têm marcas de certificação da segurança e suportam palavras da tensão AC400V. Sua C.C. verdadeira suporta a tensão é tão alta como 4000V ou mais. Deve-se sublinhar que o capacitor de y não deve ser substituído por capacitores cerâmicos ordinários na vontade.
As especificações do capacitor da segurança Y1 variam de 10PF a 10000PF. As especificações da tensão são diferentes, as características correspondentes são diferentes, o erro é igualmente diferente, e o tamanho de cada peça do capacitor da segurança Y1 é igualmente diferente. Além do que a capacidade nominal correspondente e a tensão avaliado, é igualmente necessário consultar detalhadamente outros dados relevantes do capacitor da segurança Y1 na seleção.
Capacitor .pdf da segurança Y1
CARACTERÍSTICAS
Ideal para através da linha aplicação
Tamanho compacto
Produto eficaz na redução de custos
Standard de segurança reconhecidos para aplicações da C.A.
APLICAÇÕES
Fontes ou descargas de alimentação de DC de alta tensão.
Circuitos de alta frequência da C.A.
Supressor do ruído ou circuitos de saída horizontais.
|
ARTIGO |
ESPECIFICAÇÃO |
TESTE O MÉTODO E A CIRCUNSTÂNCIA |
||||||||||||||||
|
Ciclagem do Temp
|
Aparência |
Nenhum defeito marcado |
O capacitor será introduzido na câmara do teste, e exposto às condições de temperatura segundo as indicações da tabela em 5 ciclos. pré-tratamento: O capacitor será colocado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2hours antes da medida inicial. Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 em condições da sala.
|
|||||||||||||||
|
Capacidade Mudança |
B: ±10% máximo E: ±20% máximo F: ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1000MΩ | |||||||||||||||||
|
Umidade (Abaixo Constante Estado) |
Aparência |
Nenhum marcado defeito |
Ajuste o capacitor pelas horas 500±12 em 40±2℃ no RH de 95±3%. pré-tratamento: O capacitor será colocado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2 horas antes da medida inicial. Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 na condição da sala. |
|||||||||||||||
|
Capacidade Mudança |
B: ±10% máximo E: ±20% máximo F: ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
|
Dielétrico Força |
8 cada uns |
|||||||||||||||||
|
Teste de vida |
Aparência |
Nenhum marcado defeito |
Aplique uma tensão de 500V.AC, salvo que uma vez cada hora onde a tensão é aumentada a 1000V.AC para 0.1sec.that será mantida pelas horas 1000±48 em 125±2℃. Pré-tratamento: O capacitor será armazenado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2H antes das medidas iniciais. Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 na condição da sala. |
|||||||||||||||
|
Capacidade Mudança |
B: ±10% máximo E: ±20% máximo F: ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
Tensão do produto, material, tabela da referência do tamanho
| Produto e código do tamanho | Tensão AC avaliado | Característica da temperatura | Capacidade avaliado | Tolerância da capacidade | Tamanho (milímetros) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Método da especificação e do teste
|
ARTIGO |
ESPECIFICAÇÃO |
TESTE O MÉTODO E A CIRCUNSTÂNCIA |
|||||||||||||
|
Temp do armazenamento. Escala |
-40℃~+125℃ | ||||||||||||||
|
Temp de funcionamento. Escala |
-25℃~+125℃ | ||||||||||||||
|
|
A aparência tem |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Fator de dissipação |
B, E: 2,5% máximos |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
Processo de produção
