Detalhes do produto:
|
| Temperatura de armazenamento Alcance: | -40℃~+125℃ | Temp. Alcance: | -25℃~+125℃ |
|---|---|---|---|
| material principal: | Cerâmico | Tensão - Nominal: | 400VAC |
| Características: | Padrões de segurança reconhecidos para aplicações AC | Pacote: | Embalagem padrão |
| Aplicação: | Automotivo | Tipo: | Y1 Capacitor de Segurança |
| Destacar: | Capacitor da segurança de CQC Y1,Capacitor 222M da segurança Y1,Y1 capacitor 222M |
||

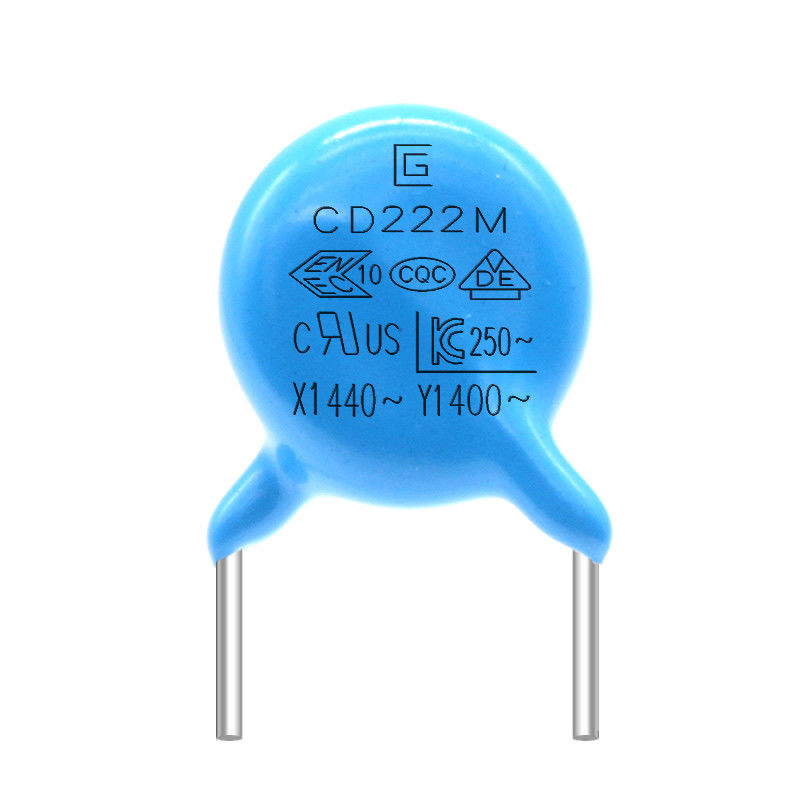

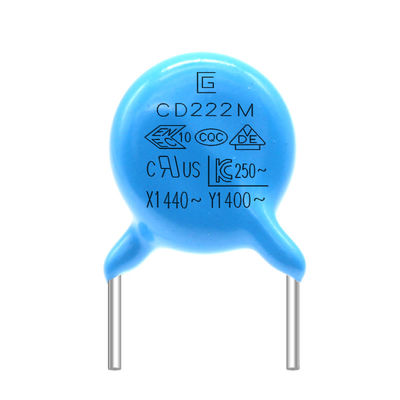

Capacitor pequeno da segurança do tamanho 222M 400VAC Y1 para circuitos de alta frequência da C.A.
O capacitor da segurança Y1 é um componente eletrônico composto de dois condutores que imprensam um isolador. É como um sanduíche. O capacitor da segurança Y1 empurra uma responsabilidade pesada, e as exigências para o produto devem ser muito altas. Primeiramente, deve obter a certificação da agência de testes da segurança. Exemplo: CQC; VDE; UL; ENEC, KC, etc., a aparência dos capacitores y1 é na maior parte azul, e os produtos têm marcas de certificação da segurança e suportam palavras da tensão AC400V. Sua C.C. verdadeira suporta a tensão é tão alta como 4000V ou mais. Deve-se sublinhar que o capacitor de y não deve ser substituído por capacitores cerâmicos ordinários na vontade.
Capacitor .pdf da segurança Y1
CARACTERÍSTICAS
Ideal para através da linha aplicação
Tamanho compacto
Produto eficaz na redução de custos
Standard de segurança reconhecidos para aplicações da C.A.
APLICAÇÕES
Fontes ou descargas de alimentação de DC de alta tensão.
Circuitos de alta frequência da C.A.
Supressor do ruído ou circuitos de saída horizontais.
1. Nós apreciamos seu negócio e oferecemos uma política imediata de um retorno de 7 dias. (7 dias após ter recebido os artigos).
2. Se os artigos que você compra de nossa loja não são da qualidade aperfeiçoada, de que são eles não trabalham eletronicamente às especificações dos fabricantes, para nos as retornar simplesmente para a substituição ou o reembolso.
Nós carregamos os custos de envio do retorno a parte no dia da garantia
3. Se os artigos são defeituosos, notifique-nos por favor no prazo de 3 dias da entrega.
4. Todos os artigos devem ser retornados em suas condições originais para qualificar para um reembolso ou uma substituição.
5. O comprador é responsável para todos os custos de envio incorreu.
|
ARTIGO |
ESPECIFICAÇÃO |
TESTE O MÉTODO E A CIRCUNSTÂNCIA |
||||||||||||||||
|
Ciclagem do Temp
|
Aparência |
Nenhum defeito marcado |
O capacitor será introduzido na câmara do teste, e exposto às condições de temperatura segundo as indicações da tabela em 5 ciclos. pré-tratamento: O capacitor será colocado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2hours antes da medida inicial. Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 em condições da sala.
|
|||||||||||||||
|
Capacidade Mudança |
B: ±10% máximo E: ±20% máximo F: ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1000MΩ | |||||||||||||||||
|
Umidade (Abaixo Constante Estado) |
Aparência |
Nenhum marcado defeito |
Ajuste o capacitor pelas horas 500±12 em 40±2℃ no RH de 95±3%. pré-tratamento: O capacitor será colocado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2 horas antes da medida inicial. Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 na condição da sala. |
|||||||||||||||
|
Capacidade Mudança |
B: ±10% máximo E: ±20% máximo F: ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
|
Dielétrico Força |
8 cada uns |
|||||||||||||||||
|
Teste de vida |
Aparência |
Nenhum marcado defeito |
Aplique uma tensão de 500V.AC, salvo que uma vez cada hora onde a tensão é aumentada a 1000V.AC para 0.1sec.that será mantida pelas horas 1000±48 em 125±2℃. Pré-tratamento: O capacitor será armazenado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2H antes das medidas iniciais. Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 na condição da sala. |
|||||||||||||||
|
Capacidade Mudança |
B: ±10% máximo E: ±20% máximo F: ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
Tensão do produto, material, tabela da referência do tamanho
| Produto e código do tamanho | Tensão AC avaliado | Característica da temperatura | Capacidade avaliado | Tolerância da capacidade | Tamanho (milímetros) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Método da especificação e do teste
|
ARTIGO |
ESPECIFICAÇÃO |
TESTE O MÉTODO E A CIRCUNSTÂNCIA |
|||||||||||||
|
Temp do armazenamento. Escala |
-40℃~+125℃ | ||||||||||||||
|
Temp de funcionamento. Escala |
-25℃~+125℃ | ||||||||||||||
|
|
A aparência tem |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Fator de dissipação |
B, E: 2,5% máximos |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
