Detalhes do produto:
|
| Temperatura de armazenamento Alcance: | -40℃~+125℃ | Temp. Alcance: | -25℃~+125℃ |
|---|---|---|---|
| material principal: | Cerâmico | Característica: | Ideal para aplicação em toda a linha |
| Tensão - Nominal: | 400V | Tipo do pacote: | Através do furo |
| Aplicação: | Automotivo | ||
| Destacar: | capacitor da segurança de 681K Y1,Y1 Capacitor de Segurança,capacitor 400vac |
||

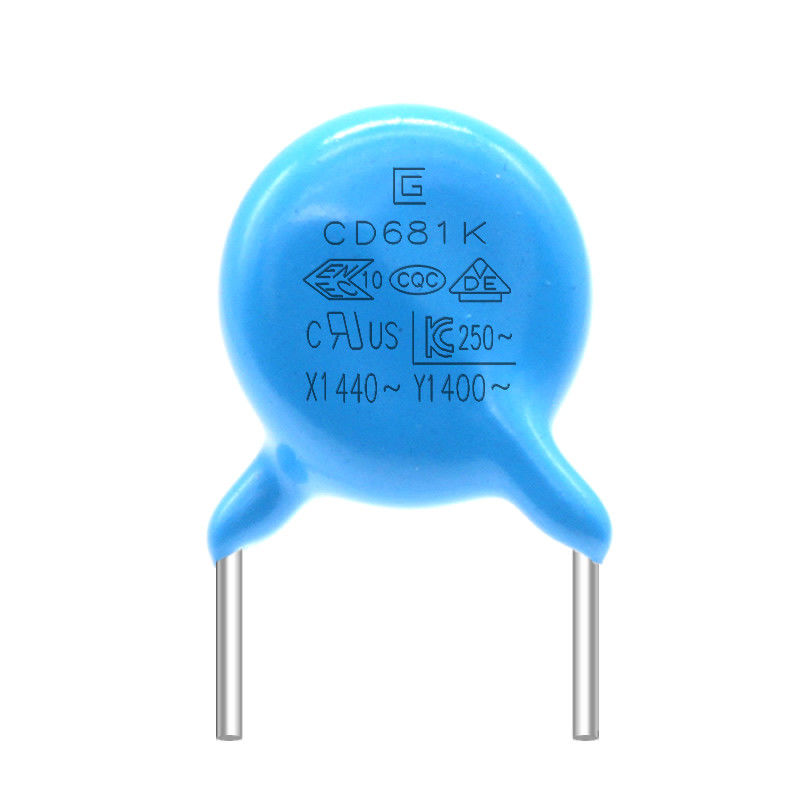

da capacidade forte da sobrecarga do capacitor da segurança de 681K 400VAC Y1 capacidade e atenuação pequenas da perda.
Capacitor .pdf da segurança Y1
1. Nós apreciamos seu negócio e oferecemos uma política imediata de um retorno de 7 dias. (7 dias após ter recebido os artigos).
2. Se os artigos que você compra de nossa loja não são da qualidade aperfeiçoada, de que são eles não trabalham eletronicamente às especificações dos fabricantes, para nos as retornar simplesmente para a substituição ou o reembolso.
Nós carregamos os custos de envio do retorno a parte no dia da garantia
3. Se os artigos são defeituosos, notifique-nos por favor no prazo de 3 dias da entrega.
4. Todos os artigos devem ser retornados em suas condições originais para qualificar para um reembolso ou uma substituição.
5. O comprador é responsável para todos os custos de envio incorreu.
Aplicações
Pode ser usado para o circuito da supressão do ruído da fonte de alimentação na conexão e no desvio transversais. É um capacitor preliminar e secundário do acoplamento X/Y usado como a linha filtro e fonte de alimentação de comutação e conversor da C.A. da C.A.
|
ARTIGO |
ESPECIFICAÇÃO |
TESTE O MÉTODO E A CIRCUNSTÂNCIA |
||||||||||||||||
|
Ciclagem do Temp
|
Aparência |
Nenhum defeito marcado |
O capacitor será introduzido na câmara do teste, e exposto às condições de temperatura segundo as indicações da tabela em 5 ciclos. pré-tratamento: O capacitor será colocado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2hours antes da medida inicial. Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 em condições da sala.
|
|||||||||||||||
|
Capacidade Mudança |
B: ±10% máximo E: ±20% máximo F: ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1000MΩ | |||||||||||||||||
|
Umidade (Abaixo Constante Estado) |
Aparência |
Nenhum marcado defeito |
Ajuste o capacitor pelas horas 500±12 em 40±2℃ no RH de 95±3%. pré-tratamento: O capacitor será colocado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2 horas antes da medida inicial. Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 na condição da sala. |
|||||||||||||||
|
Capacidade Mudança |
B: ±10% máximo E: ±20% máximo F: ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
|
Dielétrico Força |
8 cada uns |
|||||||||||||||||
|
Teste de vida |
Aparência |
Nenhum marcado defeito |
Aplique uma tensão de 500V.AC, salvo que uma vez cada hora onde a tensão é aumentada a 1000V.AC para 0.1sec.that será mantida pelas horas 1000±48 em 125±2℃. Pré-tratamento: O capacitor será armazenado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2H antes das medidas iniciais. Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 na condição da sala. |
|||||||||||||||
|
Capacidade Mudança |
B: ±10% máximo E: ±20% máximo F: ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
Tensão do produto, material, tabela da referência do tamanho
| Produto e código do tamanho | Tensão AC avaliado | Característica da temperatura | Capacidade avaliado | Tolerância da capacidade | Tamanho (milímetros) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Método da especificação e do teste
|
ARTIGO |
ESPECIFICAÇÃO |
TESTE O MÉTODO E A CIRCUNSTÂNCIA |
|||||||||||||
|
Temp do armazenamento. Escala |
-40℃~+125℃ | ||||||||||||||
|
Temp de funcionamento. Escala |
-25℃~+125℃ | ||||||||||||||
|
|
A aparência tem |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Fator de dissipação |
B, E: 2,5% máximos |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
