Detalhes do produto:
|
| Temperatura de armazenamento Alcance: | -40℃~+125℃ | Temp. Alcance: | -25℃~+125℃ |
|---|---|---|---|
| material principal: | Cerâmico | Tipo do fornecedor: | fabricante original |
| Customizar:: | Sim, forneça serviços de amostra | Tipo do pacote: | Através do furo |
| Destacar: | Capacitor cerâmico da segurança Y1,Capacitor 220K da segurança Y1,capacitor 220K |
||

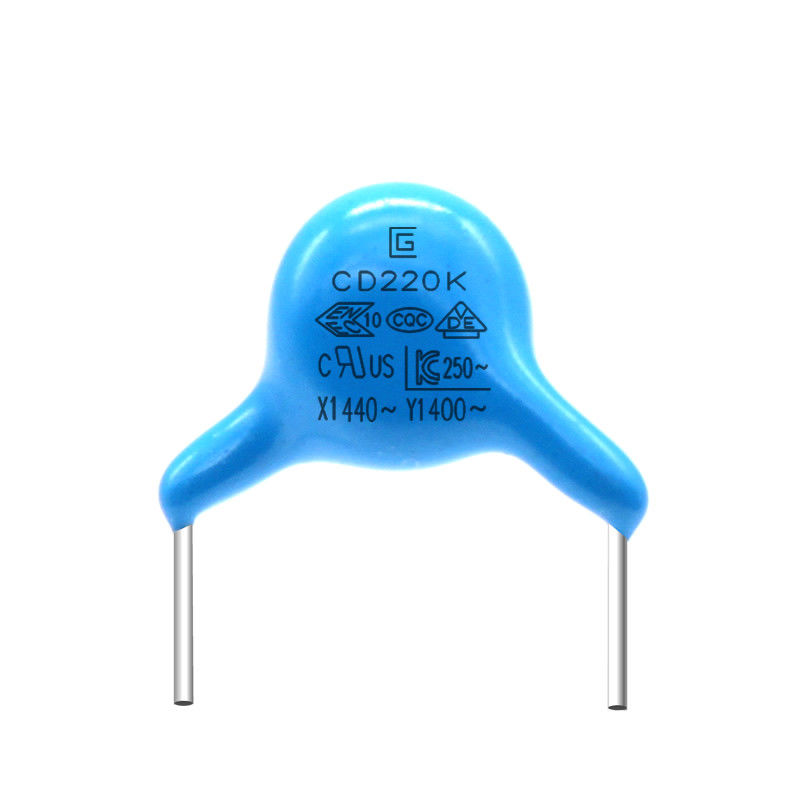

Chama pequena do capacitor da segurança do tamanho 220K 400VAC Y1 - pacote retardador da resina de cola Epoxy
Capacitor .pdf da segurança Y1
Os capacitores Y1 são projetados especialmente para dispositivos da C.A., cumprem com um número de padrões da certificação de segurança, e são apropriados para circuitos da cruz-linha e de desvio. E é apropriado para os circuitos da C.A., o estojo compacto em tamanho, os altos no desempenho de custo, e encontra os standard de segurança de circuitos da C.A. Os capacitores de X e de Y são capacitores da segurança, o capacitor de X está entre o fio vivo e o fio neutro, e o capacitor de Y está entre o fio vivo e a terra. São usados no filtro da fonte de alimentação para jogar o papel da fonte de alimentação que filtra, e filtram o modo comum (capacitor de Y) e a interferência do modo do diferencial (X capacitor) respectivamente.
Característica
1. Tamanho pequeno.
2. capacitores da C.A. que passaram e cumpriram com a certificação de segurança.
3. A perda de alta frequência é pequena, e pode suportar o impacto de impulsos do pico da C.A.
4. capacidade forte da sobrecarga, capacidade pequena e atenuação da perda.
5. vida útil longa.
6. A tensão avaliado de Y1 é 400-500VAC, e a tensão experimental é 4000VAC.
7. os capacitores de Y usam frequentemente a cerâmica de alta tensão.
8. Y1 é um capacitor dobro-isolado de Y, que seja usado para construir uma ponte sobre os lados preliminares e secundários.
9. pacote da resina de cola Epoxy do Chama-retardador.
10. os capacitores de X e os capacitores de Y são referidos coletivamente como capacitores da segurança. Os capacitores da segurança são usados em tais ocasiões, isto é, depois que o capacitor falha, não causará choque elétrico e não porá em perigo a segurança pessoal.
|
ARTIGO |
ESPECIFICAÇÃO |
TESTE O MÉTODO E A CIRCUNSTÂNCIA |
||||||||||||||||
|
Ciclagem do Temp
|
Aparência |
Nenhum defeito marcado |
O capacitor será introduzido na câmara do teste, e exposto às condições de temperatura segundo as indicações da tabela em 5 ciclos. pré-tratamento: O capacitor será colocado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2hours antes da medida inicial. Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 em condições da sala.
|
|||||||||||||||
|
Capacidade Mudança |
B: ±10% máximo E: ±20% máximo F: ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1000MΩ | |||||||||||||||||
|
Umidade (Abaixo Constante Estado) |
Aparência |
Nenhum marcado defeito |
Ajuste o capacitor pelas horas 500±12 em 40±2℃ no RH de 95±3%. pré-tratamento: O capacitor será colocado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2 horas antes da medida inicial. Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 na condição da sala. |
|||||||||||||||
|
Capacidade Mudança |
B: ±10% máximo E: ±20% máximo F: ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
|
Dielétrico Força |
8 cada uns |
|||||||||||||||||
|
Teste de vida |
Aparência |
Nenhum marcado defeito |
Aplique uma tensão de 500V.AC, salvo que uma vez cada hora onde a tensão é aumentada a 1000V.AC para 0.1sec.that será mantida pelas horas 1000±48 em 125±2℃. Pré-tratamento: O capacitor será armazenado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2H antes das medidas iniciais. Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 na condição da sala. |
|||||||||||||||
|
Capacidade Mudança |
B: ±10% máximo E: ±20% máximo F: ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
Tensão do produto, material, tabela da referência do tamanho
| Produto e código do tamanho | Tensão AC avaliado | Característica da temperatura | Capacidade avaliado | Tolerância da capacidade | Tamanho (milímetros) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Método da especificação e do teste
|
ARTIGO |
ESPECIFICAÇÃO |
TESTE O MÉTODO E A CIRCUNSTÂNCIA |
|||||||||||||
|
Temp do armazenamento. Escala |
-40℃~+125℃ | ||||||||||||||
|
Temp de funcionamento. Escala |
-25℃~+125℃ | ||||||||||||||
|
|
A aparência tem |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Fator de dissipação |
B, E: 2,5% máximos |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
Processo de produção
