Detalhes do produto:
|
| Temperatura de armazenamento Alcance: | -40℃~+125℃ | Temp. Alcance: | -25℃~+125℃ |
|---|---|---|---|
| material principal: | Cerâmico | Aplicação: | equipamento de escritório, equipamento eletrônico |
| Customizar:: | Sim, forneça serviços de amostra | Tipo: | Y1 Capacitor de Segurança |
| Destacar: | Capacitor pequeno da segurança da capacidade Y1,Capacitor 151K da segurança Y1,capacitor 151k |
||

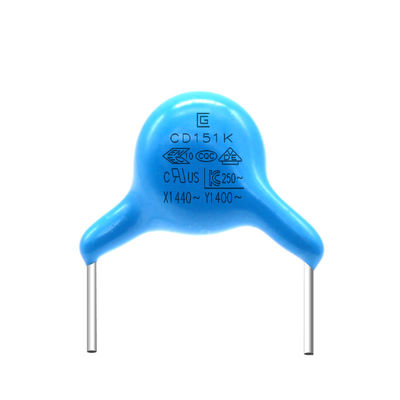

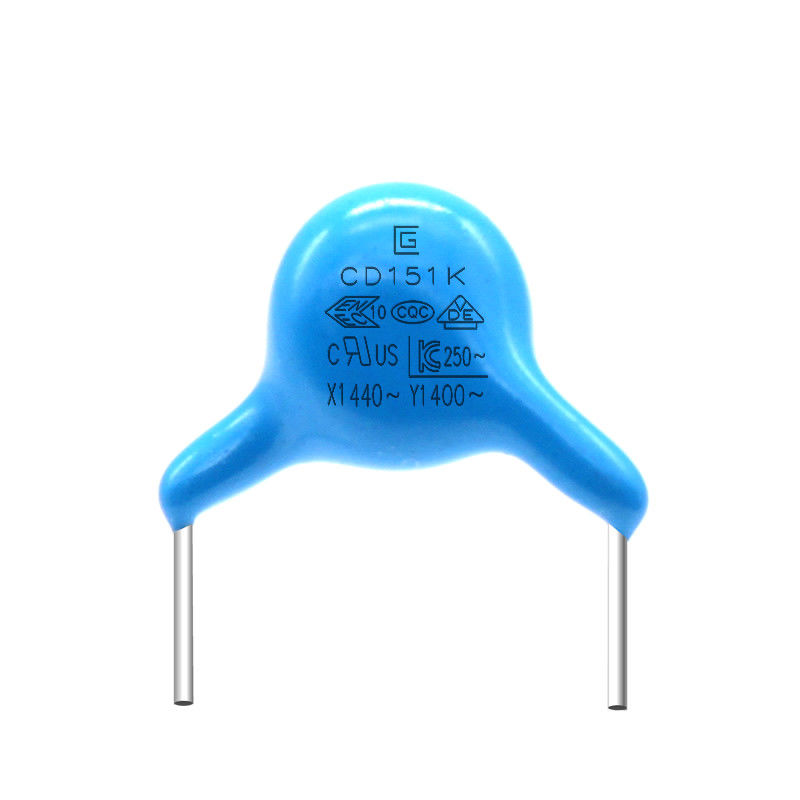

da capacidade forte da sobrecarga do capacitor da segurança de 151K 400VAC Y1 capacidade e atenuação pequenas da perda.
Capacitor .pdf da segurança Y1
O capacitor Y1 é um capacitor da segurança, e tal capacitor não causará choque elétrico depois que o capacitor falha, e não porá em perigo a segurança pessoal. Inclui dois tipos X de capacitores e de capacitores de Y. Os capacitores x são capacitores conectados entre as duas linhas da linha elétrica (L-N), e os capacitores do filme do metal são usados geralmente; Os capacitores de Y são conectados entre as duas linhas da linha elétrica e (L-E, nordeste) a capacidade à terra, aparece geralmente em pares. Baseado na limitação da corrente do escapamento, o valor do capacitor de Y não deve ser demasiado grande. Geralmente, o capacitor de X é nível do F, e o capacitor de Y é nível do N-F. O capacitor de X suprime a interferência diferencial do modo, e o capacitor de Y suprime a interferência comum do modo.
A parte inferior do capacitor de Y é dividida em Y1, em Y2, em Y3, e em Y4. As diferenças principais são:
1. A resistência Y1 de alta tensão é maior de 8 quilovolts,
2. a resistência Y2 de alta tensão é maior de 5 quilovolts,
3. resistência da alta pressão Y3 n/a
4. a resistência Y4 de alta tensão é maior de 2,5 quilovolts
Características
1. A tensão de impulso garantiu 12kV0-p.
2. variação da temperatura de funcionamento garantida até 125°C.
3. força dielétrica: AC4000V
4. capacitores da classe X1/Y1 certificados por ENEC (VDE) /UL/CQC.
5. Pode ser o uso com um componente na exigência dos dispositivos
isolação reforçada e isolação dobro baseada sobre
UL1492, IEC60065 e IEC60950.
6. revestido com a resina de cola Epoxy do halogen-free* do chama-retardador
(se conformando ao padrão UL94V-0).
* máximo de Cl=900ppm, máximo de Br=900ppm e
Máximo de Cl+Br=1500ppm.
7. gravação disponível para a inserção automática.
8. tensão avaliado: X1: AC500V (r.m.s.), Y1: AC500V (r.m.s.)
|
ARTIGO |
ESPECIFICAÇÃO |
TESTE O MÉTODO E A CIRCUNSTÂNCIA |
||||||||||||||||
|
Ciclagem do Temp
|
Aparência |
Nenhum defeito marcado |
O capacitor será introduzido na câmara do teste, e exposto às condições de temperatura segundo as indicações da tabela em 5 ciclos. pré-tratamento: O capacitor será colocado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2hours antes da medida inicial. Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 em condições da sala.
|
|||||||||||||||
|
Capacidade Mudança |
B: ±10% máximo E: ±20% máximo F: ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1000MΩ | |||||||||||||||||
|
Umidade (Abaixo Constante Estado) |
Aparência |
Nenhum marcado defeito |
Ajuste o capacitor pelas horas 500±12 em 40±2℃ no RH de 95±3%. pré-tratamento: O capacitor será colocado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2 horas antes da medida inicial. Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 na condição da sala. |
|||||||||||||||
|
Capacidade Mudança |
B: ±10% máximo E: ±20% máximo F: ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
|
Dielétrico Força |
8 cada uns |
|||||||||||||||||
|
Teste de vida |
Aparência |
Nenhum marcado defeito |
Aplique uma tensão de 500V.AC, salvo que uma vez cada hora onde a tensão é aumentada a 1000V.AC para 0.1sec.that será mantida pelas horas 1000±48 em 125±2℃. Pré-tratamento: O capacitor será armazenado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2H antes das medidas iniciais. Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 na condição da sala. |
|||||||||||||||
|
Capacidade Mudança |
B: ±10% máximo E: ±20% máximo F: ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
Tensão do produto, material, tabela da referência do tamanho
| Produto e código do tamanho | Tensão AC avaliado | Característica da temperatura | Capacidade avaliado | Tolerância da capacidade | Tamanho (milímetros) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Método da especificação e do teste
|
ARTIGO |
ESPECIFICAÇÃO |
TESTE O MÉTODO E A CIRCUNSTÂNCIA |
|||||||||||||
|
Temp do armazenamento. Escala |
-40℃~+125℃ | ||||||||||||||
|
Temp de funcionamento. Escala |
-25℃~+125℃ | ||||||||||||||
|
|
A aparência tem |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Fator de dissipação |
B, E: 2,5% máximos |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - 10~+10% |
|
|||||||||||||
Processo de produção
