OEM de alta frequência do ODM da perda do capacitor 150K da segurança do SG 400VAC Y1

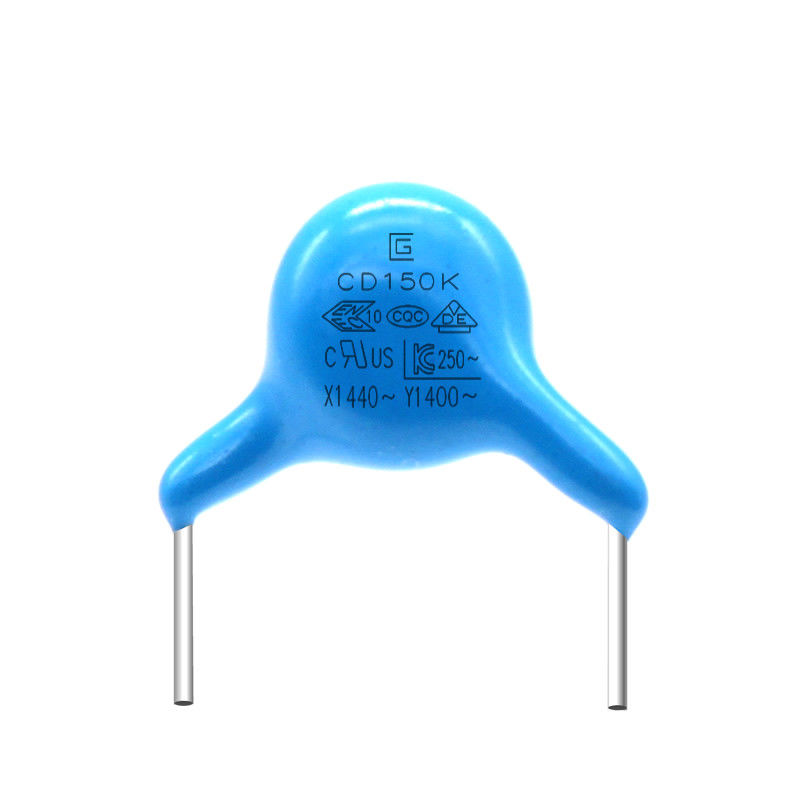

Imagem Grande : OEM de alta frequência do ODM da perda do capacitor 150K da segurança do SG 400VAC Y1

Detalhes do produto:

Lugar de origem:	Dongguan China
Marca:	SG
Certificação:	VDE，CQC
Número do modelo:	Y5P-150K-400VAC

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	10000 peças
Preço:	Discuss
Detalhes da embalagem:	tamanho: 45 cm * 31 cm * 34 cm, caixa interna: 29,2 cm * 21 cm * 31,3 cm, uma caixa dentro de duas c
Tempo de entrega:	15-21 dias úteis
Termos de pagamento:	T/T
Habilidade da fonte:	100000000 Peças

Contato

OEM de alta frequência do ODM da perda do capacitor 150K da segurança do SG 400VAC Y1

descrição

Temperatura de armazenamento Alcance:	-40℃~+125℃	Temp. Alcance:	-25℃~+125℃
material principal:	pasta de prata	Aplicação:	equipamento de escritório, equipamento eletrônico
Tipo do fornecedor:	OEM DO ODM	Tipo:	Y1 Capacitor de Segurança
Destacar:	Alta frequência do capacitor da segurança Y1 , Capacitor 150K da segurança Y1 , Capacitor da segurança do OEM Y1

o capacitor que da segurança de 150K 400VAC Y1 a perda de alta frequência é pequena pode suportar o impacto de impulsos do pico da C.A.

Capacitor .pdf da segurança Y1

O capacitor Y1 é um capacitor da segurança, e tal capacitor não causará choque elétrico depois que o capacitor falha, e não porá em perigo a segurança pessoal. Inclui dois tipos X de capacitores e de capacitores de Y. Os capacitores x são capacitores conectados entre as duas linhas da linha elétrica (L-N), e os capacitores do filme do metal são usados geralmente; Os capacitores de Y são conectados entre as duas linhas da linha elétrica e (L-E, nordeste) a capacidade à terra, aparece geralmente em pares. Baseado na limitação da corrente do escapamento, o valor do capacitor de Y não deve ser demasiado grande. Geralmente, o capacitor de X é nível do F, e o capacitor de Y é nível do N-F. O capacitor de X suprime a interferência diferencial do modo, e o capacitor de Y suprime a interferência comum do modo.

A parte inferior do capacitor de Y é dividida em Y1, em Y2, em Y3, e em Y4. As diferenças principais são:

1. A resistência Y1 de alta tensão é maior de 8 quilovolts,
2. a resistência Y2 de alta tensão é maior de 5 quilovolts,
3. resistência da alta pressão Y3 n/a
4. a resistência Y4 de alta tensão é maior de 2,5 quilovolts

ARTIGO

ESPECIFICAÇÃO

TESTE O MÉTODO E A CIRCUNSTÂNCIA

Ciclagem do Temp

Aparência

Nenhum defeito marcado

O capacitor será introduzido na câmara do teste, e exposto às condições de temperatura segundo as indicações da tabela em 5 ciclos.

pré-tratamento: O capacitor será colocado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2hours antes da medida inicial.

Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 em condições da sala.

(ETAPA)	1	2	3	4
(Temperatura.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TEMPO)	30±3min.	3min. máximo	30±3min.	3min. máximo

Capacidade

Mudança

B: ±10% máximo

E: ±20% máximo

F: ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1000MΩ

Umidade

(Abaixo

Constante

Estado)

Aparência

Nenhum marcado

defeito

Ajuste o capacitor pelas horas 500±12 em 40±2℃ no RH de 95±3%.

pré-tratamento: O capacitor será colocado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2 horas antes da medida inicial.

Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 na condição da sala.

Capacidade

Mudança

B: ±10% máximo

E: ±20% máximo

F: ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1500MΩ

Dielétrico

Força

8 cada uns

Teste de vida

Aparência

Nenhum marcado

defeito

Aplique uma tensão de 500V.AC, salvo que uma vez cada hora onde a tensão é aumentada a 1000V.AC para 0.1sec.that será mantida pelas horas 1000±48 em 125±2℃.

Pré-tratamento: O capacitor será armazenado em 125±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2H antes das medidas iniciais.

Cargo-tratamento: O capacitor será armazenado pelas horas 24±2 na condição da sala.

Capacidade

Mudança

B: ±10% máximo

E: ±20% máximo

F: ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1500MΩ

Tensão do produto, material, tabela da referência do tamanho

Produto e código do tamanho	Tensão AC avaliado	Característica da temperatura	Capacidade avaliado	Tolerância da capacidade	Tamanho (milímetros)
Produto e código do tamanho	Tensão AC avaliado	Característica da temperatura	Capacidade avaliado	Tolerância da capacidade	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

OEM de alta frequência do ODM da perda do capacitor 150K da segurança do SG 400VAC Y1 0
Método da especificação e do teste

ARTIGO

ESPECIFICAÇÃO

TESTE O MÉTODO E A CIRCUNSTÂNCIA

Temp do armazenamento. Escala

-40℃~+125℃

Temp de funcionamento. Escala

-25℃~+125℃

Aparência e
Dimensão

A aparência tem
nenhum defeito marcado.
As dimensões estarão dentro da tolerância especificada.

A aparência seja olhada na vista
A dimensão seja medida pelo compasso de calibre

Mark

Deve ser distinguido facilmente.

Seja olhado na vista

Capacidade

Dentro do especificado
tolerância

Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Fator de dissipação

B, E: 2,5% máximos
F: 3,5% máximos

Mesma condição que a capacidade

Resistência de isolação

10,000MΩ
10,000MΩmin

A resistência de isolação será medida com o 500±50V.DC dentro do segundo 60±5 do carregamento.

Força dielétrica

Entre
Fios de ligação

Nenhuma falha.

Aplique uma tensão de 4.0KVAC para 1 mínimo entre os fios de ligação.
(Carga/descarga current≤50mA) (Y2: 2.6KVAC)

Corpo
Isolação

Nenhuma falha.

Os terminais do capacitor serão
conectado junto. Uma folha de metal será envolvida proximamente em torno do corpo do capacitor à distância de aproximadamente 3 - 4 milímetros de cada terminal. Uma tensão de 4.0KVAC é aplicada entre os fios de ligação do capacitor e a folha de metal. (Y2: 2.6KVAC)
(Corrente ≤50mA da carga/descarga)

Temperatura
Característica

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

A capacidade será medida em cada etapa como o seguimento.
Pré-tratamento: O capacitor será armazenado em 85±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2hours antes das medidas iniciais.

(Etapa)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

OEM de alta frequência do ODM da perda do capacitor 150K da segurança do SG 400VAC Y1 1
Processo de produção

FAQ

Q1. Que é seus termos da embalagem?

: Geralmente, nós embalamos nossos bens em umas caixas marrons.

Q2. Como você envia os bens?
: Nós enviamos geralmente por DHL, por UPS, por Fedex ou por TNT. Linha aérea e mar que enviam igualmente opcional.
Q3. Como sobre seu prazo de entrega?
: Geralmente é 5-10 dias se os bens estão no estoque. ou é 15-20 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
