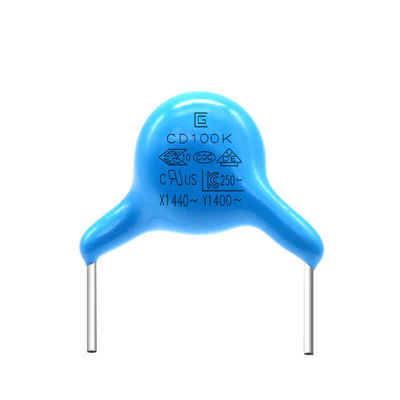

Tamanho pequeno do capacitor 100K da segurança do ODM 400VAC Y1 para equipamentos eletrônicos

Imagem Grande : Tamanho pequeno do capacitor 100K da segurança do ODM 400VAC Y1 para equipamentos eletrônicos

Detalhes do produto:

Lugar de origem:	Dongguan China
Marca:	SG
Certificação:	VDE，CQC
Número do modelo:	Y5P-100K-400VAC

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	10000 peças
Preço:	Discuss
Detalhes da embalagem:	tamanho: 45 cm * 31 cm * 34 cm, caixa interna: 29,2 cm * 21 cm * 31,3 cm, uma caixa dentro de duas c
Tempo de entrega:	15-21 dias úteis
Termos de pagamento:	T/T
Habilidade da fonte:	100000000 Peças

Contato

Tamanho pequeno do capacitor 100K da segurança do ODM 400VAC Y1 para equipamentos eletrônicos

descrição

Temperatura de armazenamento Alcance:	-40℃~+125℃	Temp. Alcance:	-25℃~+125℃
material principal:	SrCO3 BaCO3 TiO2 Bi2O3 CaCO3 Nb2O5 MgO	Aplicação:	Equipamento eletrônico
Tipo do fornecedor:	Fabricante original, ODM	Tipo:	Y1 Capacitor de Segurança
Destacar:	Capacitor 100K da segurança Y1 , ODM do capacitor da segurança Y1 , capacitor 100K

chama pequena do tamanho do capacitor da segurança de 100K 400VAC Y1 - pacote retardador da resina de cola Epoxy
Capacitor .pdf da segurança Y1
Os capacitores Y1 são capacitores conectados através dos dois fios da linha elétrica e do à terra (L-E, nordeste), geralmente em pares. Baseado na limitação da corrente do escapamento, o valor do capacitor de Y não deve ser demasiado grande. Geralmente, o capacitor de X é nível do F, e o capacitor de Y é nível do N-F. O capacitor de X suprime a interferência diferencial do modo, e o capacitor Y1 suprime a interferência comum do modo.
Características
Escolha estável e segura
tamanho compacto
produto econômico
Conformidade com certificação de segurança
Tensão do produto, material, tabela da referência do tamanho

Produto e código do tamanho	Tensão AC avaliado	Característica da temperatura	Capacidade avaliado	Tolerância da capacidade	Tamanho (milímetros)
Produto e código do tamanho	Tensão AC avaliado	Característica da temperatura	Capacidade avaliado	Tolerância da capacidade	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Método da especificação e do teste

ARTIGO

ESPECIFICAÇÃO

TESTE O MÉTODO E A CIRCUNSTÂNCIA

Temp do armazenamento. Escala

-40℃~+125℃

Temp de funcionamento. Escala

-25℃~+125℃

Aparência e
Dimensão

A aparência tem
nenhum defeito marcado.
As dimensões estarão dentro da tolerância especificada.

A aparência seja olhada na vista
A dimensão seja medida pelo compasso de calibre

Mark

Deve ser distinguido facilmente.

Seja olhado na vista

Capacidade

Dentro do especificado
tolerância

Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Fator de dissipação

B, E: 2,5% máximos
F: 3,5% máximos

Mesma condição que a capacidade

Resistência de isolação

10,000MΩ
10,000MΩmin

A resistência de isolação será medida com o 500±50V.DC dentro do segundo 60±5 do carregamento.

Força dielétrica

Entre
Fios de ligação

Nenhuma falha.

Aplique uma tensão de 4.0KVAC para 1 mínimo entre os fios de ligação.
(Carga/descarga current≤50mA) (Y2: 2.6KVAC)

Corpo
Isolação

Nenhuma falha.

Os terminais do capacitor serão
conectado junto. Uma folha de metal será envolvida proximamente em torno do corpo do capacitor à distância de aproximadamente 3 - 4 milímetros de cada terminal. Uma tensão de 4.0KVAC é aplicada entre os fios de ligação do capacitor e a folha de metal. (Y2: 2.6KVAC)
(Corrente ≤50mA da carga/descarga)

Temperatura
Característica

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%

A capacidade será medida em cada etapa como o seguimento.
Pré-tratamento: O capacitor será armazenado em 85±2℃ para 1 hora, a seguir colocou na condição da sala para 24±2hours antes das medidas iniciais.

(Etapa)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Tamanho pequeno do capacitor 100K da segurança do ODM 400VAC Y1 para equipamentos eletrônicos 0
Processo de produção
