Detalhes do produto:
|
| C.C. Faísca-sobre a tensão: | 75~1000V | Tamanho: | 4,5 mm * 3,2 mm |
|---|---|---|---|
| Personalize: | proporcione serviços da amostra | palavra-chave: | Tubo de descarga do gás |
| Amostra: | Disponível | Características: | Alta tensão de retenção. |
| Destacar: | Tubos de descarga cerâmicos de SMD,Tubos de descarga 230XM cerâmicos |
||

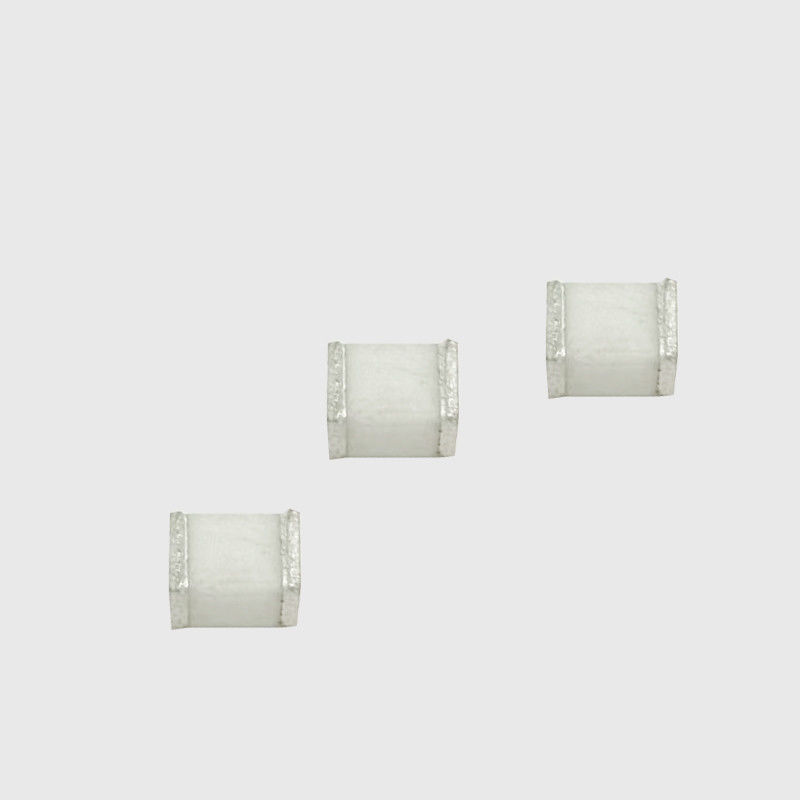

Tubo de descarga de gás SMD 230XM de baixa capacitância 4,5 mm * 3,2 mm SMD 230XM para fontes de alimentação
SMD 230XM.pdf
O tubo de descarga de gás é um componente de proteção contra raios do tipo lacuna, que tem sido amplamente utilizado na proteção contra raios de sistemas de comunicação.O tubo de descarga é frequentemente usado no primeiro ou nos dois primeiros estágios de um circuito de proteção multinível para descarregar sobrecorrente instantânea de raios e limitar a sobretensão.Uma vez que a resistência de isolamento entre eletrodos do tubo de descarga é grande e a capacitância parasita é pequena, não é adequada para alta frequência A proteção contra raios para linhas de sinal tem vantagens definidas.As principais deficiências das características de proteção do tubo de descarga são que o atraso no tempo de descarga é grande, a sensibilidade da ação não é ideal e é difícil suprimir efetivamente a onda do raio com um aumento acentuado da cabeça da onda e há uma problema de roda livre na proteção contra raios do sistema de energia.
Os tubos de descarga de gás comumente usados incluem tubos de descarga de dois eletrodos e tubos de descarga de três eletrodos.A maioria dos materiais do invólucro da embalagem é de cerâmica, por isso são chamados de tubos de descarga de cerâmica.
Princípio de seleção
(1) A tensão de descarga CC do tubo de descarga de gás deve ser superior à tensão máxima durante a operação normal da linha, de modo a não afetar a operação normal da linha.
(2) A tensão de descarga de pulso do tubo de descarga de gás deve ser menor que o valor de tensão instantânea mais alto que a linha pode suportar, de modo a garantir que o tubo de descarga de gás possa responder mais rápido que a linha em caso de sobretensão instantânea, e limitar a sobretensão a um valor seguro com antecedência.
(3) A tensão de retenção do tubo de descarga de gás deve ser a mais alta possível.Uma vez que a sobretensão desapareça, o tubo de descarga de gás pode ser extinto a tempo sem afetar o funcionamento normal da linha.
(4) O fio terra deve ser o mais curto possível e grosso o suficiente para facilitar a descarga de grandes correntes transitórias.
(5) Se a sobretensão durar muito tempo, o tubo de descarga de gás gerará muito calor.Para evitar danos ao equipamento protegido devido ao superaquecimento, o tubo de descarga de gás deve ser equipado com um dispositivo de cartão de proteção contra falhas.Atualmente, alguns novos produtos de tubos de descarga de gás possuem cartões à prova de falhas.
Recursos
• Compatível com RoHS e HF
• Tamanho:4,5mm*3,2mm
• Tensão de ignição DC: 75~1000V
• Tensão de ruptura estável.
• Alta resistência de isolamento.
• Alta tensão residual.
• Grande capacidade de absorção de correntes transitórias.
• Baixa Capacitância
• Projeto de Microintervalo
Aplicativos recomendados
• Equipamento de comunicação • Equipamento CATV
• Equipamento de teste
• Linhas de dados
• Suprimentos de energia
• Proteção Telecom SLIC
• Telecomunicações
