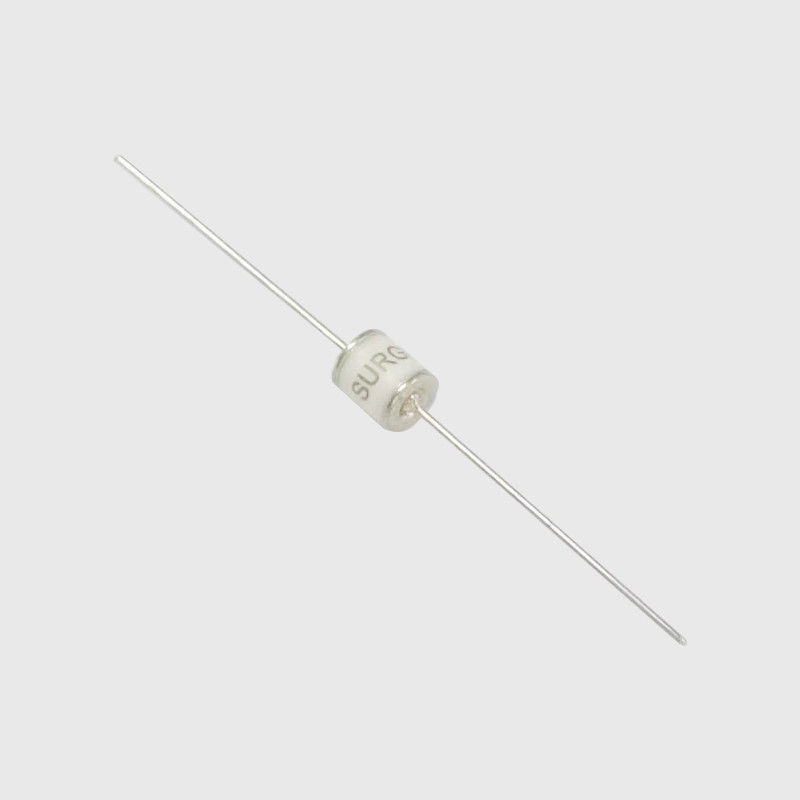

70V - amostra de vidro da estrutura do tubo de descarga 5000V SMD disponível

Baixos tubos de descarga do gás da capacidade - SX5 série RoHS & HF complacente

SX5 0 - 230X SMDT.pdf


Estrutura


Alguns tubos de descarga do gás usam o vidro como o escudo da capsulagem do tubo. Alguma também cerâmica do uso como o escudo do pacote, e o tubo de descarga são enchidos com um gás inerte com propriedades elétricas estáveis (tais como o argônio e o gás de néon, etc.). Os elétrodos de descarga do tubo de descarga de uso geral são geralmente dois ou três, e os elétrodos são separados por um gás inerte. De acordo com o ajuste do número de elétrodos, o tubo de descarga pode ser dividido no dois-polo e nos tubos de descarga tripolares.
O tubo de descarga cerâmico do diodo é composto do elétrodo puro do ferro, o tampão da liga do níquel-cromo-cobalto, tampão de solda do prata-cobre e corpo cerâmico do tubo e outros componentes principais. Os elétrodos de descarga no tubo são revestidos com os óxidos radioativos, e a parede interna do tubo é revestida igualmente com os elementos radioativos para melhorar as características de descarga. O elétrodo de descarga tem principalmente duas estruturas: haste-dado forma e em forma de xícara. No tubo de descarga do elétrodo haste-dado forma, um escudo térmico cilíndrico é instalado entre o elétrodo e a parede do corpo do tubo. A tela de calor pode fazer o corpo que cerâmico do tubo o calor tende ao uniforme, de modo que não haja nenhum superaquecimento local e faça com que o tubo quebre. O interior do escudo térmico é revestido igualmente com os óxidos radioativos para reduzir mais a dispersão da descarga. No tubo de descarga do elétrodo em forma de xícara, a malha do molibdênio é instalada na boca do copo, e o elemento do césio é instalado no copo, que igualmente reduz a dispersão da descarga.
O tubo de descarga do três-elétrodo é composto igualmente dos elétrodos puros do ferro, dos tampões da liga do níquel-cromo-cobalto, dos tampões da soldadura do prata-cobre, e dos tubos cerâmicos. Diferente do tubo de descarga do diodo, um cilindro da liga do níquel-cromo-cobalto é adicionado ao tubo de descarga do três-elétrodo como o terceiro polo, isto é, o elétrodo à terra.


Princípio


O princípio de trabalho do tubo de descarga é descarga da diferença do gás. Quando alguma tensão é aplicada entre os dois polos do tubo de descarga, um campo elétrico desigual está gerado entre os elétrodos: sob a ação deste campo elétrico, o gás no tubo começa a separar-se. Quando os aumentos aplicados da tensão para fazer a diferença entre os elétrodos quando a força de campo exceder a força dielétrica do gás, a diferença entre os dois polos serão divididos pela descarga, e o estado de isolamento original será transformado em um estado condutor. Após a condução, a tensão entre os dois polos do tubo de descarga permanecerá a nível residual da tensão determinado pelo arco da descarga. , esta tensão residual é geralmente muito baixa, de modo que os equipamentos eletrônicos conectados paralelamente ao tubo de descarga sejam protegidos de dano da sobretensão

Características

1. RoHS & HF complacentes
2. estrutura de SMD
3. C.C. Faísca-sobre a tensão: baixa capacidade 70~5000V 4.
5. reconhecimento da agência: UL
6. temperatura de funcionamento: - 30°C ~ armazenamento de +85°C
temperatura: - 40°C ~ +115°C


Condições de armazenamento do armazém dos produtos

· Condições de armazenamento:
1. temperatura de armazenamento: -10°C~+40°C
2. humidade relativa: ≤75%RH
3. mantenha longe da atmosfera e da luz solar corrosivas. · Período de armazenamento: 1 ano



Aplicações recomendadas

1. Modem por cabo
2. xDSL
3. caixa de set-top
4. aparelhos de televisão
5. fornecedor do poder
6. produtos eletrónicos de consumo
