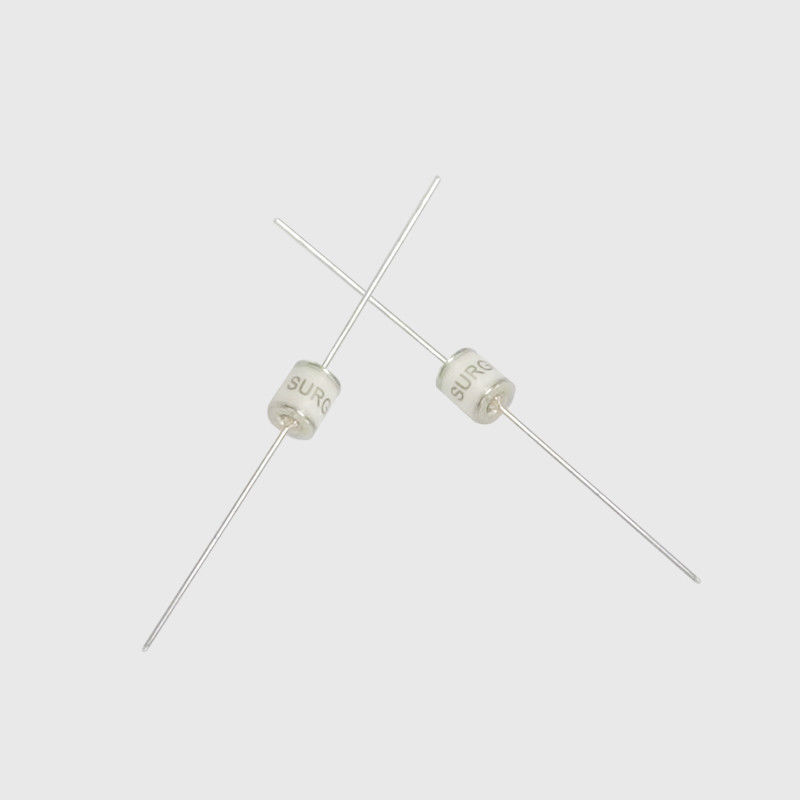

Baixa amostra da estrutura do tubo de descarga 70V-5000V do gás da capacidade SMD disponível

Baixos tubos de descarga do gás da capacidade - C.C. da série SX5 Faísca-sobre a tensão: 70~5000V

SX5 0 - 230X SMDT.pdf


O tubo de descarga do gás é um Gap-tipo componente da proteção de relâmpago, que seja amplamente utilizado na proteção de relâmpago de sistemas de comunicação. O tubo de descarga é usado frequentemente nas primeiras ou primeiras duas fases de um circuito de proteção do multi-nível descarregar a sobrecarga do relâmpago e a sobretensão instantâneas do limite. Desde que a resistência de isolação do inter-elétrodo do tubo de descarga é grande e a capacidade parasítica é pequena, não é apropriado para a proteção de relâmpago de alta frequência para linhas de sinal tem vantagens definidas. Os defeitos principais das características da proteção do tubo de descarga são que o tempo de atraso da descarga é grande, a sensibilidade da ação não são ideais, e é difícil suprimir eficazmente a onda do relâmpago com uma elevação íngreme da cabeça da onda, e há um problema descendo em roda livre na proteção de relâmpago do sistema de energia.

Os tubos de descarga de uso geral do gás incluem os tubos de descarga do dois-elétrodo e os tubos de descarga do três-elétrodo. A maioria dos materiais de empacotamento do escudo são cerâmica, assim que são chamadas os tubos de descarga cerâmicos.


Princípio


O princípio de trabalho do tubo de descarga é descarga da diferença do gás. Quando alguma tensão é aplicada entre os dois polos do tubo de descarga, um campo elétrico desigual está gerado entre os elétrodos: sob a ação deste campo elétrico, o gás no tubo começa a separar-se. Quando os aumentos aplicados da tensão para fazer a diferença entre os elétrodos quando a força de campo exceder a força dielétrica do gás, a diferença entre os dois polos serão divididos pela descarga, e o estado de isolamento original será transformado em um estado condutor. Após a condução, a tensão entre os dois polos do tubo de descarga permanecerá a nível residual da tensão determinado pelo arco da descarga. , esta tensão residual é geralmente muito baixa, de modo que os equipamentos eletrônicos conectados paralelamente ao tubo de descarga sejam protegidos de dano da sobretensão

Características

1. RoHS & HF complacentes
2. estrutura de SMD
3. C.C. Faísca-sobre a tensão: baixa capacidade 70~5000V 4.
5. reconhecimento da agência: UL
6. temperatura de funcionamento: - 30°C ~ armazenamento de +85°C
temperatura: - 40°C ~ +115°C


Condições de armazenamento do armazém dos produtos

· Condições de armazenamento:
1. temperatura de armazenamento: -10°C~+40°C
2. humidade relativa: ≤75%RH
3. mantenha longe da atmosfera e da luz solar corrosivas. · Período de armazenamento: 1 ano



Aplicações recomendadas

1. Modem por cabo
2. xDSL
3. caixa de set-top
4. aparelhos de televisão
5. fornecedor do poder
6. produtos eletrónicos de consumo
