Detalhes do produto:
|
| Valor da Resistência: | 2K,2.2K,4.7K,5K,6.8K,8K,10K,20K,50K,100K etc. | Saída: | digital, sensor de Digitas |
|---|---|---|---|
| Tipo: | Termistor de NTC | Personalize: | proporcione serviços da amostra |
| Amostra: | Apoio | Precisão: | 1%~5% |
| Teoria: | Sensor da resistência, sensor da resistência | Máximo Operating Tem: | 150°C (dependente na avaliação do fio) |
| Destacar: | Sensor de temperatura alto da sensibilidade NTC,Sensor de temperatura rápido da resposta NTC,Termistor de NTC 100k |
||

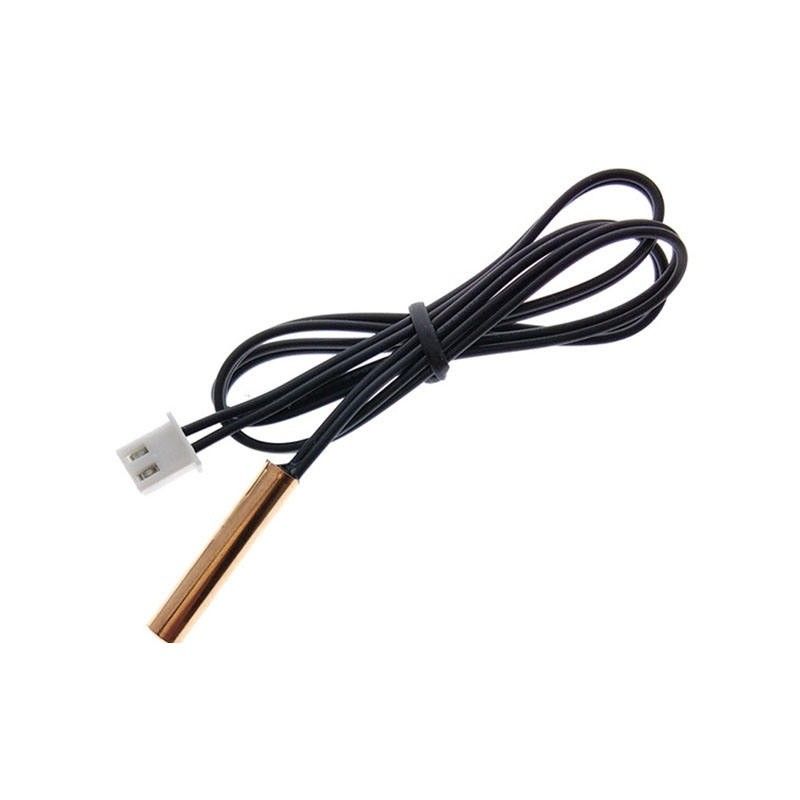

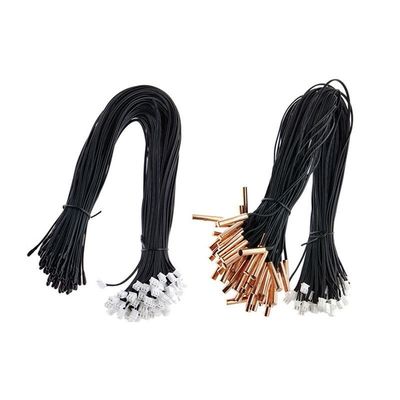

Da sensibilidade alta impermeável do sensor de temperatura de IP67 IP68 resposta rápida
Termistor de NTC, parte do conjunto da ponta de prova (combinação). Uma parte terminada do conjunto do termistor (combinação) que use um escudo do termistor, uma ligação de extensão, e às vezes um conector.
estrutura
Geralmente, é composto do termistor de NTC, a ponta de prova (escudo do metal ou escudo plástico, etc.), a ligação de extensão, e o terminal ou o conector do metal.
princípio
Usando o termistor de NTC sob algum poder da medida, o valor da resistência deixa cair rapidamente como as elevações da temperatura. Utilizando esta característica, o termistor de NTC pode ser usado para determinar a temperatura correspondente medindo seu valor da resistência, para conseguir a finalidade de detectar e de controlar a temperatura.
Aplicação
●Condicionadores de ar, refrigeradores, congeladores, aquecedores de água, distribuidores da água, calefatores, máquinas de lavar louça, armários da desinfecção, máquinas de lavar, secadores e outros aparelhos eletrodomésticos.
●Condicionador de ar do automóvel, sensor de temperatura da água, sensor de temperatura do ar da entrada, motor
●Fonte de alimentação de comutação, fonte de alimentação ininterrupta de UPS, conversor de frequência, caldeira elétrica, etc.
●Toalete inteligente, cobertura elétrica, etc.
Características
1. variação da temperatura de funcionamento larga, boa estabilidade e confiança.
2. fácil à instalação e à manipulação como a selagem pode ser feita de acordo com o ambiente e as circunstâncias lá é aplicado pelo cliente.
3. os testes exatos podem refletir a mudança de temperatura precisamente.
4. resistência de isolamento (MΩ): sobre 100MΩ em DC500 V
5. variação da temperatura de trabalho (°C): -50 a +150
6. fator de dissipação (mw/°C): 1-2 (no ar imóvel)
7. constantes de tempo térmicas: dentro do segundo 10-20 (no ar)
Sensor de temperatura usado para a medida, a detecção e o controle da temperatura dentro:
• Caldeiras de água
• Sistemas de aquecimento
• Sistemas mais frios
• Água e abastecimento de água usado
• Tanques da água e de óleo
• Dispositivos do consumidor, máquinas do café
• Dispositivos industriais
• Sistemas de aquecimento solares
|
Tipo
|
Sensor de temperatura de NTC (termistor)
|
|
Variação da temperatura
|
-50℃ ~ +300℃; Personalizado
|
|
Accurancy
|
1%; 5%; 10%
|
|
RT (25℃)
|
1K; 2K; 2.2k; 2.7k; 3K; 5K; 7K; 8K; 12K; 15K; 20K; 25K; 30K; 40K; 47K; 50K; 60K; 70K; 100K; 200K; 230K; 250K; 470K; 500K; 1000K; Personalizado
|
|
Valor de B
|
3274; 3435; 3470; 3928; 3950; 3977; 4100; 4200; 4400; Personalizado
|
|
Material da ponta de prova
|
SS304 de aço inoxidável; alumínio; cobre; plástico; cola Epoxy; vidro
|
|
A instalação
|
Flangeado; Superfície; Rosqueado; Plástico; Reto; Filme; Personalizado
|
|
Material do fio
|
Aqueça - o tubo shrinkable; Tubo do PVC; tubo da fibra de vidro; tubo do Teflon
|
|
Conector
|
Molex; JST; Du Pont; CWB; CJT; Tipo de U; Personalizado
|
|
Impermeável
|
IP67; IP68
|
A temperatura de funcionamento e o ambiente do sensor de temperatura de NTC dependem do desempenho específico de seus elemento de núcleo e fio de ligação:
►Termistor diferente de NTC usando-se nos sensores de temperatura de NTC com a seguinte temperatura de funcionamento diferente:
Microplaqueta ou MF52A, MF51E, MF55: a temperatura resiste a categoria 125℃, temperatura real para resistir a categoria 150℃
MF58: a temperatura resiste a categoria 200℃, temperatura real para resistir a categoria 250℃
MF51: a temperatura resiste a categoria 200℃, temperatura real para resistir a categoria 250℃
MF51 especial: a temperatura resiste a categoria 250℃, temperatura real para resistir a categoria 300℃
Microplaqueta Weldless: a temperatura resiste a categoria 450℃, temperatura real para resistir a categoria 500℃
►Ambiente operacional
No ambiente da alta temperatura, da corrosão humidty e alta alta, nós sugerimos para usar o tipo selado de vidro termistor como o elemento de núcleo. E o tipo MF51 será o melhor termistor de NTC no ambiente da umidade alta.
►Considerações do projeto e procedimento do sensor de temperatura:
1. Escolha a forma que acoording ao projeto do cliente ou monte exigências, e confirme o termistor.
2. confirme o elemento do termistor e outros materiais de acordo com a exigência de clientes
3. escolha a resistência apropriada, o valor de B e a tolerância
4. escolha a tecnologia apropriada da umidade-prova e da isolação cumprir a exigência de cliente
5. escolha a estrutura apropriada da capsulagem cumprir exigências do desempenho da resistência de choque mecânica
6. as exigências especiais do cliente da reunião.
Teste de confiança
| Artigo do teste | Padrão do teste | Método do teste | Exigências de desempenho |
| Resistência do poder zero | IEC 60539-1 | Imerja amostras no banho em 25℃±0.005℃, resistência constante da temperatura constante do teste |
Tol ±1% da resistência |
| Valor de B | IEC60539-1 | Imerja amostras no banho da temperatura constante em 25℃, em 50℃ (ou em 85℃), na resistência constante do teste, e calcule o valor de B |
Tol ±1% da resistência |
| Queda livre |
IEC60068-2-32 |
Altura da queda: 1.5±0.1m, de superfície: Cimento, 1 vez |
Nenhum dano óbvio, R25△ R/R≤±1% |
| Isolação |
IEC60539-1 |
pressão 500V na resistência de isolação do teste do escudo da isolação |
>500MOhm |
| Suporte a tensão | IEC60539-1 |
Suporte a tensão: 1500V/AC, escapamento atual: duração 2mA: 60sec |
Nenhum dano óbvio |
| Tensão | IEC60068-2-21 |
Puxe a velocidade uniforme na extremidade, F>4.0KG (pedidos pelo cliente) |
Nenhum dano óbvio, R25△ R/R≤±1% |
| Vibração | Q/HBm 108-94 | Frequência do teste: 10~500Hz, balanço: aceleração de 1.2mm: 30m/s2 sentido X, Y, tempo de Z: 8Hour/direction |
Nenhum dano óbvio, R25△ R/R≤±1% |
| Umidade e calor constantes | IEC60068-2-78 | Temp: Umidade 40±2℃: Tempo 92-95%RH: ± 1000 24 horas |
Nenhum dano óbvio, R25△ R/R≤±1% |
| Constante de tempo térmica | EC60539-1 | Imerja na água 25℃, após o equilíbrio térmico, imerja em 85℃, resistência chega 63,2%, calculam o tempo total |
<10 sec=""> |
| Armazenamento de alta temperatura | IEC60068-2-2 | Temp: Tempo 125℃±5℃: ± 1000 24 horas | Nenhum dano óbvio, R25△ R/R≤±1% |
| Choque frio e térmico | IEC60068-2-14 |
T1 de -40℃~+125℃: tempo de ciclo 30min: 1000 |
Nenhum dano óbvio, R25△ R/R≤±1% |
| Experiência da batida | IEC60068-2-77 |
Aceleração: duração do pulso 250m/s2: tempos da batida 6ms: Tempo 1000 de recuperação: 2 horas |
Nenhum dano óbvio, R25△ R/R≤±1% |
| Armazenamento da baixa temperatura | IEC60068-2-1 |
Temp: Tempo 40±2℃: ± 1000 24 horas |
Nenhum dano óbvio, R25△ R/R≤±1% |
| Pulverizador de sal | IEC60068-2-11 | Temp: Hora da coleção 35±2℃: tempo 1.0mL~2.0mL: determine por como a procura real |
Nenhum dano óbvio, R25△ R/R≤±1% |
