Detalhes do produto:
|
| Aplicação: | Automotivo, médico, ASSADO, aparelhos eletrodomésticos etc. | Teoria: | Sensor da resistência |
|---|---|---|---|
| Variação da temperatura: | -50℃ ~ +300℃ | Personalize: | proporcione serviços da amostra |
| Amostra: | Disponível | Cabo/fio: | PVC, silicone, FEP, isolação da fibra de vidro, outro |
| Tipo do pacote: | Através do furo | Tolerância da resistência:: | ± 5% do ± 3% do ± 2% do ± 1% do ± 0,5% |
| Destacar: | Sensor de temperatura impermeável de NTC,Sensor de temperatura de CQC NTC,Sensor do termistor de NTC |
||

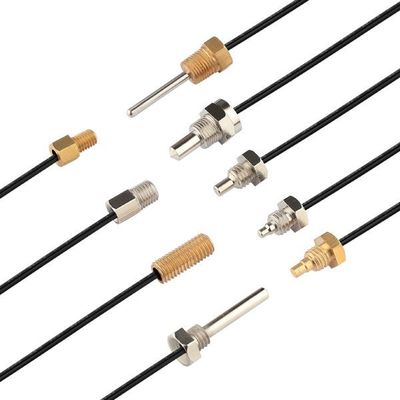

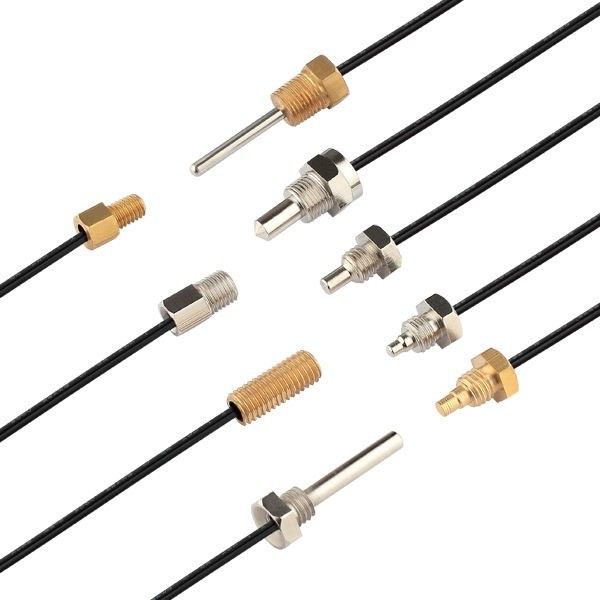

O processo impermeável da capsulagem da dupla camada do sensor de temperatura de NTC tem a boa isolação e o Sealin
A temperatura de funcionamento e o ambiente do sensor de temperatura de NTC dependem do desempenho específico de seus elemento de núcleo e fio de ligação:
►Termistor diferente de NTC usando-se nos sensores de temperatura de NTC com a seguinte temperatura de funcionamento diferente:
Microplaqueta ou MF52A, MF51E, MF55: a temperatura resiste a categoria 125℃, temperatura real para resistir a categoria 150℃
MF58: a temperatura resiste a categoria 200℃, temperatura real para resistir a categoria 250℃
MF51: a temperatura resiste a categoria 200℃, temperatura real para resistir a categoria 250℃
MF51 especial: a temperatura resiste a categoria 250℃, temperatura real para resistir a categoria 300℃
Microplaqueta Weldless: a temperatura resiste a categoria 450℃, temperatura real para resistir a categoria 500℃
►Ambiente operacional
No ambiente da alta temperatura, da corrosão humidty e alta alta, nós sugerimos para usar o tipo selado de vidro termistor como o elemento de núcleo. E o tipo MF51 será o melhor termistor de NTC no ambiente da umidade alta.
►Considerações do projeto e procedimento do sensor de temperatura:
1. Escolha a forma que acoording ao projeto do cliente ou monte exigências, e confirme o termistor.
2. Confirme o elemento do termistor e outros materiais de acordo com a exigência de clientes
3. Escolha a resistência apropriada, o valor de B e a tolerância
4. Escolha a tecnologia apropriada da umidade-prova e da isolação cumprir a exigência de cliente
5. Escolha a estrutura apropriada da capsulagem cumprir exigências do desempenho da resistência de choque mecânica
6. As exigências especiais do cliente da reunião.
Características
Estabilidade e confiança provadas,
Soluções eficazes na redução de custos
Variedade de metal e de alojamentos plásticos e tubings projetados para aplicações específicas
Em pasta com tipos diferentes da resina para a boa proteção do sensor
Disponível com tipos especiais dos cabos (cabos 2-core ou encalhado com isolação do PVC, do silicone, do Teflon ou do Kynar, cabos com tela & outro), dos conectores e dos outros acessórios
Fornece a boa proteção das condições do ambiente
Força de alta tensão provada e força dinâmica
Vasta gama de resistência/temperatura, características
Projetado para a medida, o controle e a compensação da temperatura
Tipo | Sensor de temperatura de NTC (termistor) |
Variação da temperatura | -50℃ ~ +300℃; Personalizado |
Accurancy | 1%; 5%; 10% |
RT (25℃) | 1K; 2K; 2.2k; 2.7k; 3K; 5K; 7K; 8K; 12K; 15K; 20K; 25K; 30K; 40K; 47K; 50K; 60K; 70K; 100K; 200K; 230K; 250K; 470K; 500K; 1000K; Personalizado |
Valor de B | 3274; 3435; 3470; 3928; 3950; 3977; 4100; 4200; 4400; Personalizado |
Material da ponta de prova | SS304 de aço inoxidável; alumínio; cobre; plástico; cola Epoxy; vidro |
A instalação | Flangeado; Superfície; Rosqueado; Plástico; Reto; Filme; Personalizado |
Material do fio | Aqueça - o tubo shrinkable; Tubo do PVC; tubo da fibra de vidro; tubo do Teflon |
Conector | Molex; JST; Du Pont; CWB; CJT; Tipo de U; Personalizado |
Impermeável | IP67; IP68 |
Vantagens e características do auto sensor de temperatura
(A tolerância a mais alta pode ser o alcance ±0.02℃) (os anos de ‰ da taxa ≤1 do drif)
Teste de confiança
| Artigo do teste | Padrão do teste | Método do teste | Exigências de desempenho |
| Resistência do poder zero | IEC 60539-1 | Imerja amostras no banho em 25℃±0.005℃, resistência constante da temperatura constante do teste | Tol ±1% da resistência |
| Valor de B | IEC60539-1 | Imerja amostras no banho da temperatura constante em 25℃, em 50℃ (ou em 85℃), na resistência constante do teste, e calcule o valor de B | Tol ±1% da resistência |
| Queda livre | IEC60068-2-32 | Altura da queda: 1.5±0.1m, de superfície: Cimento, 1 vez | Nenhum dano óbvio, R25△ R/R≤±1% |
| Isolação | IEC60539-1 | pressão 500V na resistência de isolação do teste do escudo da isolação | >500MOhm |
| Suporte a tensão | IEC60539-1 | Suporte a tensão: 1500V/AC, escapamento atual: duração 2mA: 60sec | Nenhum dano óbvio |
| Tensão | IEC60068-2-21 | Puxe a velocidade uniforme na extremidade, F>4.0KG (pedidos pelo cliente) | Nenhum dano óbvio, R25△ R/R≤±1% |
| Vibração | Q/HBm 108-94 | Frequência do teste: 10~500Hz, balanço: aceleração de 1.2mm: 30m/s2 sentido X, Y, tempo de Z: 8Hour/direction | Nenhum dano óbvio, R25△ R/R≤±1% |
| Umidade e calor constantes | IEC60068-2-78 | Temp: Umidade 40±2℃: Tempo 92-95%RH: ± 1000 24 horas | Nenhum dano óbvio, R25△ R/R≤±1% |
| Constante de tempo térmica | EC60539-1 | Imerja na água 25℃, após o equilíbrio térmico, imerja em 85℃, resistência chega 63,2%, calculam o tempo total | <10 sec=""> |
| Armazenamento de alta temperatura | IEC60068-2-2 | Temp: Tempo 125℃±5℃: ± 1000 24 horas | Nenhum dano óbvio, R25△ R/R≤±1% |
| Choque frio e térmico | IEC60068-2-14 | T1 de -40℃~+125℃: tempo de ciclo 30min: 1000 | Nenhum dano óbvio, R25△ R/R≤±1% |
| Experiência da batida | IEC60068-2-77 | Aceleração: duração do pulso 250m/s2: tempos da batida 6ms: Tempo 1000 de recuperação: 2 horas | Nenhum dano óbvio, R25△ R/R≤±1% |
| Armazenamento da baixa temperatura | IEC60068-2-1 | Temp: Tempo 40±2℃: ± 1000 24 horas | Nenhum dano óbvio, R25△ R/R≤±1% |
| Pulverizador de sal | IEC60068-2-11 | Temp: Hora da coleção 35±2℃: tempo 1.0mL~2.0mL: determine por como a procura real | Nenhum dano óbvio, R25△ R/R≤±1% |
